Wenn Sie mit hydraulischen oder pneumatischen Systemen arbeiten, haben Sie wahrscheinlich schon einmal den Begriff „JIC-Anschlussstück“ gehört. Doch was genau ist das und warum ist es für Hochdruckanwendungen so wichtig? JIC-Anschlussstücke (Joint Industry Council) sind standardisierte Hydraulikverbinder zum Abdichten und Sichern von Flüssigkeitsleitungen in Hochdrucksystemen. Sie werden branchenübergreifend vom Bauwesen bis zur Luft- und Raumfahrt eingesetzt und für ihre Zuverlässigkeit, Dichtheit und einfache Installation geschätzt. Wir erklären Ihnen die Grundlagen, Hauptmerkmale und praktischen Anwendungen, damit Sie diese wichtige Komponente beherrschen.
JIC-Anschlussfitting: Kerndefinition

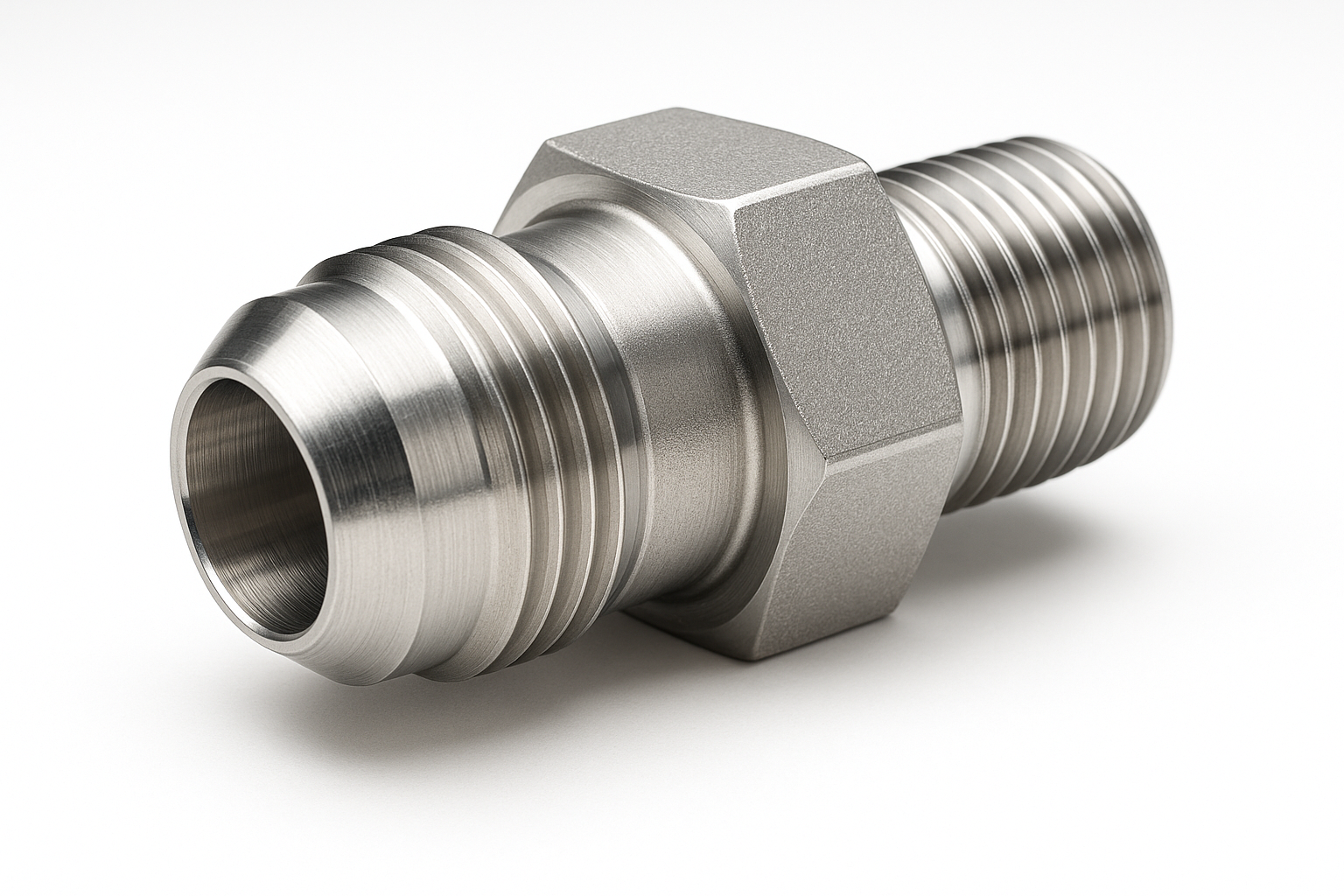

Ein JIC-Anschlussstück ist eine Art Bördelverschraubung zum Verbinden von Hydraulikschläuchen, Rohren oder Leitungen in Systemen, die Öl, Kraftstoff oder andere Flüssigkeiten unter hohem Druck transportieren. Diese in den 1940er Jahren vom Joint Industry Council entwickelten Verschraubungen folgen strengen Standards (SAE J514), um die Kompatibilität zwischen verschiedenen Herstellern zu gewährleisten.
Hauptmerkmal: Die 37-Grad-Ausbuchtung
Was zeichnet JIC-Armaturen aus? Ihre 37-Grad-Bördelung . Beim Festziehen verbindet sich die Bördelung mit einem entsprechenden 37-Grad-Sitz in der Armatur und erzeugt so eine Metall-Metall-Dichtung, die selbst bei Drücken von bis zu 10.000 PSI leckagefrei ist. Diese Konstruktion macht Dichtungen oder O-Ringe überflüssig und macht sie ideal für Umgebungen mit starken Vibrationen.
Funktionsweise von JIC-Armaturen: Einfache Mechanik
JIC-Anschlussstücke bestehen aus drei Teilen:
- Fittingkörper : Die Hauptkomponente mit Innengewinde und einem 37-Grad-Sitz.
- Mutter : Wird auf den Körper geschraubt, um die Bördelung zusammenzudrücken.
- Zwinge (oder Hülse) : Passt über das Rohrende und verformt sich leicht, wenn die Mutter festgezogen wird, um die Dichtung zu verriegeln.
Installation in 3 Schritten :
- Rohrende abschneiden und entgraten.
- Verwenden Sie ein Bördelwerkzeug, um eine 37-Grad-Bördelung zu erzeugen (wichtig für eine dichte Abdichtung).
- Schieben Sie die Mutter und die Zwinge über das Rohr, schrauben Sie sie auf den Anschlusskörper und ziehen Sie sie mit dem empfohlenen Drehmoment fest.
Warum sollten Sie sich für JIC-Anschlussstücke entscheiden?
| Vorteil | Warum es wichtig ist |
|---|---|
| Leckagefestigkeit | Die 37-Grad-Metalldichtung hält hohem Druck ohne Dichtungen stand. |
| Austauschbarkeit | Der SAE J514-Standard bedeutet, dass Armaturen verschiedener Marken zusammenarbeiten. |
| Haltbarkeit | Hält Vibrationen, Korrosion und extremen Temperaturen (-40 °F bis 400 °F) stand. |
| Einfache Inspektion | Der sichtbare Bördelsitz ermöglicht eine schnelle Überprüfung auf Verschleiß oder Beschädigung. |
Gängige Anwendungen von JIC-Fittings
JIC-Anschlussstücke sind überall dort zu finden, wo Fluidtechnik entscheidend ist:
- Baumaschinen : Bagger, Bulldozer und hydraulische Hebebühnen.
- Luft- und Raumfahrt & Verteidigung : Hydrauliksysteme von Flugzeugen (Fahrwerk, Bremsen).
- Industrielle Fertigung : Hydraulische Pressen, Spritzgussmaschinen.
- Mobile Ausrüstung : Ackerschlepper, Holztransporter und Bergbauausrüstung.
- Marinesysteme : Bootssteuerung und Windenhydraulik.
JIC im Vergleich zu anderen Armaturen: Was ist der Unterschied?
| Fitting-Typ | Hauptunterschied | Am besten für |
|---|---|---|
| JIC | 37-Grad-Bördelung, UNF-Gewinde (SAE J514) | Hochdruckhydrauliksysteme (die meisten industriellen Anwendungen). |
| AN (Armee-Marine) | 37-Grad-Ausbuchtung, UNEF-Gewinde (Militärspezifikation) | Luft- und Raumfahrt und hochpräzise Anwendungen. |
| BSPP | Zylindrische Gewinde, O-Ring-Dichtung | Niederdruck-Pneumatiksysteme (Europa/Asien). |
Kurztipps zur Verwendung von JIC-Fittings
- Gewindegröße prüfen : JIC-Anschlüsse verwenden UNF-Gewinde (Unified National Fine) (z. B. 1/4"-18 UNF für ein 3/8"-Rohr).
- Vermeiden Sie ein zu festes Anziehen : Durch zu festes Anziehen kann die Bördelung reißen oder das Gewinde kann abreißen. Beachten Sie die Drehmomenttabellen.
- Überprüfen Sie die Dichtungen regelmäßig : Achten Sie auf Anzeichen von Festfressen (Metallübertragung) oder Bördelschäden, die auf Undichtigkeiten hinweisen.
FAQs: JIC-Anschlussbeschläge
F: Kann ich eine JIC-Armatur wiederverwenden?
A: Ja, sofern die Bördelung und das Gewinde unbeschädigt sind. Ersetzen Sie die Zwinge jedes Mal, um eine frische Abdichtung zu gewährleisten.
F: Was ist der maximale Druck für JIC-Armaturen?
A: Bis zu 10.000 PSI für Stahlbeschläge; niedriger für Messing (normalerweise 3.000–5.000 PSI).
F: Wie erkenne ich eine JIC-Armatur?
A: Achten Sie auf die 37-Grad-Bördelung und UNF-Gewinde. Viele sind mit der Markierung „JIC“ oder SAE J514 versehen.
Abschließende Gedanken
JIC-Anschlussarmaturen bilden das Rückgrat von Hochdruck-Hydrauliksystemen und bieten eine robuste, standardisierte Lösung für leckagefreien Flüssigkeitstransfer. Ob Sie einen Traktor reparieren oder eine Industriemaschine bauen – das Verständnis des 37-Grad-Bördeldesigns, der einfachen Installation und der Kompatibilität spart Zeit und verhindert kostspielige Ausfälle.
