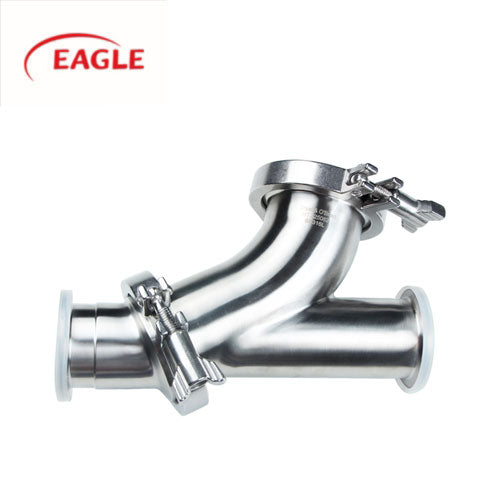

EAGLE ™ Hygienisches Y-Kugel-Rückschlagventil

$402.90

Größe Außendurchmesser

1-1/2 Zoll 2" 2-1/2 Zoll 3"

Grad

316L

Produktvarianten

Kostenloser Versand

Bei allen Bestellungen über 199 $
Sonderangebote

Regelmäßige Verkäufe und Rabatte
Einfache Rückgabe

Problemlose Rückgaberichtlinien
Chat-Funktion

Sprechen Sie mit einer echten Person

Eagle Sanitär-Y-Kugel-Rückschlagventil – 3A-zertifiziert

Das Eagle Sanitary Y-Kugel-Rückschlagventil bietet zuverlässigen Rückflussschutz für kritische Hygieneprozesse in der Lebensmittel-, Getränke- und Pharmaindustrie. Gefertigt aus Edelstahl 316 und zertifiziert nach 3A, gewährleistet dieses Rückschlagventil dank seiner einzigartigen Y-förmigen Bauweise einen kontaminationsfreien Betrieb und ermöglicht gleichzeitig einfache Wartung und Inspektion. Erhältlich mit Tri-Clamp-Anschlüssen und optionalen Schweißenden, ist es die ideale Lösung zur Aufrechterhaltung der Systemintegrität in hygienischen Rohrleitungssystemen.

Produktspezifikationen und Designmerkmale

Zertifizierung & Standards: 3A-zertifiziert für hygienische Anwendungen, FDA-konform, geeignet für die Lebensmittel-, Getränke- und Pharmaindustrie

Materialkonstruktion: Gehäuse aus Edelstahl 316, PTFE-Kugel, EPDM-Dichtungen; optional auch in Edelstahl 304 und 316L erhältlich

Anschlussart: Standard-Tri-Clamp-Anschlüsse mit optionalen Schweißenden für die dauerhafte Montage

Betriebsparameter Maximaler Druck: 150 PSI, Temperaturbereich: 15°F bis 200°F (-9°C bis 93°C)

Technische Details und Konfigurationsoptionen

Standardspezifikationen

• Verfügbare Größen: 1-1/2", 2", 2-1/2", 3"
• Konstruktion: Zweiteiliges Design für einfache Wartung
• Gehäusematerial: Edelstahl 316 (304, 316L erhältlich)
• Kugelmaterial: Standard-PTFE, Buna-N oder Viton optional

Designvorteile

• Y-förmiges Design: Ermöglicht die Inspektion ohne Ausbau aus der Produktionslinie
• Hygienisches Design: Glatte Innenflächen, leicht zu reinigen
• Schnelle Wartung: Die zweiteilige Konstruktion vereinfacht die Wartung.
• Zuverlässiger Betrieb: Niedriger Öffnungsdruck, minimaler Druckabfall

Hauptvorteile der Eagle Y-Ball-Rückschlagventile

✓

3A-zertifizierter Hygieneschutz: Vollständige Einhaltung der 3A-Hygienestandards für Lebensmittel-, Getränke- und pharmazeutische Anwendungen, wodurch sichergestellt wird, dass Ihre Prozesse den Branchenvorschriften entsprechen.

✓

Einzigartiger Wartungsvorteil des Y-förmigen Ventils: Prüfen und warten Sie das Ventil, ohne es aus Ihrem Rohrleitungssystem auszubauen. Dies reduziert Ausfallzeiten und Wartungskosten.

✓

Wettbewerbsfähige Herstellerpreise Direkt vom Hersteller mit Produktionsstätten in den USA und China, die Qualität zu wettbewerbsfähigen Preisen gewährleisten

✓

Flexible Materialoptionen: Standardmäßig Edelstahl 316, optional auch 304, 316L sowie verschiedene Dichtungsmaterialien (EPDM, Buna-N, Viton, PTFE) für spezifische Anwendungen

Branchenanwendungen und Lösungen

Lebensmittel- und Getränkeverarbeitung

Verhindern Sie Rückflusskontaminationen in der Milchverarbeitung, in Brauanlagen, Getränkeabfüllanlagen und Zutatenmischanlagen. Die 3A-Zertifizierung gewährleistet die Einhaltung der Lebensmittelsicherheitsstandards.

Pharmazeutika & Biotechnologie

Kritische Rückflussverhinderung in WFI-Systemen, CIP-Rücklaufleitungen, Prozessbehältern und Reinigungssystemen, wo Produktintegrität höchste Priorität hat. Geeignet für hygienische und sterile Anwendungen.

Kosmetik & Körperpflege

Die Produktreinheit in den Produktionslinien von Kosmetikprodukten muss aufrechterhalten werden, um Kreuzkontaminationen zwischen Chargen zu verhindern und eine gleichbleibende Produktqualität in GMP-Umgebungen zu gewährleisten.

Preisgestaltung & Konfiguration

Ventilgröße	Verbindungstyp	Standardpreis	Lieferzeit
1-1/2" Y-Kugel-Rückschlagventil	Tri-Clamp	403 $	2-5 Werktage
2" Y-Kugel-Rückschlagventil	Tri-Clamp	532 USD	2-5 Werktage
2-1/2" Y-Kugel-Rückschlagventil	Tri-Clamp	711 US-Dollar	1-2 Wochen
3" Y-Kugel-Rückschlagventil	Tri-Clamp	1.164 USD	1-2 Wochen

Konfigurationsoptionen: Alle Preise beinhalten ein Standardgehäuse aus Edelstahl 316, eine PTFE-Kugel und EPDM-Dichtungen mit Tri-Clamp-Anschlüssen. Optional erhältlich: Schweißanschlüsse (+15 %), Edelstahl 304 oder 316L (ohne Aufpreis), alternative Kugelmaterialien – Buna-N (+25 $) oder Viton (+45 $), alternative Dichtungsmaterialien und kundenspezifische Oberflächen. Mengenrabatte ab 10 Stück.

Warum Eagle Ihr vertrauenswürdiger Hersteller von Rückschlagventilen ist

✓

Vollständige 3A-Zertifizierung Jedes Ventil wird mit vollständiger 3A-Zertifizierungsdokumentation, Materialzertifikaten und Konformitätserklärungen für Ihre regulatorischen Anforderungen geliefert.

✓

Direkter Herstellervorteil: Dank unserer direkten Herstellerpreise und zweier Produktionsstätten eliminieren Sie Zwischenhändleraufschläge und gewährleisten so eine gleichbleibende Versorgung und wettbewerbsfähige Preise.

✓

Anwendungskompetenz: Über zwei Jahrzehnte Erfahrung in der Herstellung von Hygieneventilen mit technischer Unterstützung bei der Auswahl der richtigen Konfiguration für Ihre spezifischen Prozessanforderungen

Häufig gestellte Fragen zu Rückschlagventilen

Was ist ein Y-Kugel-Rückschlagventil und wie unterscheidet es sich von Standard-Rückschlagventilen? Ein Y-Kugel-Rückschlagventil zeichnet sich durch seine einzigartige Y-förmige Gehäusekonstruktion aus, die es ermöglicht, Kugel und Ventilsitz zur Inspektion oder Wartung zu entnehmen, ohne das Ventil von der Rohrleitung zu trennen. Im Gegensatz zu herkömmlichen Rückschlagventilen, die für Wartungsarbeiten komplett ausgebaut werden müssen, reduziert die Y-förmige Gehäusekonstruktion Ausfallzeiten erheblich. Dies ist besonders in hygienischen Anwendungen von Vorteil, wo Sauberkeit und schnelle Wartung entscheidend für die Einhaltung der Produktionspläne sind.

Welche Werkstoffe stehen für hygienische Rückschlagventile zur Verfügung? Eagle bietet verschiedene Werkstoffoptionen für unterschiedliche Anwendungen. Das Gehäuse besteht in der Regel aus Edelstahl 316 (alternativ sind auch 304 und 316L erhältlich), während die Kugel je nach Anforderungen an die chemische Beständigkeit aus PTFE (Standard), Buna-N oder Viton gefertigt sein kann. Die Dichtungen sind in EPDM (Standard), Buna-N oder Viton verfügbar. Diese Flexibilität gewährleistet die Kompatibilität mit verschiedenen Prozessflüssigkeiten, von Lebensmitteln bis hin zu aggressiven Chemikalien.

Welchen Druck- und Temperaturbereichen sind diese Ventile ausgesetzt? Unsere hygienischen Y-Kugel-Rückschlagventile arbeiten zuverlässig bei Drücken bis zu 150 PSI und Temperaturen von -9 °C bis 93 °C. Der genaue Temperaturbereich kann je nach Dichtungsmaterial leicht variieren. Für Anwendungen mit höheren Temperaturen kann der Betriebsbereich durch alternative Dichtungsmaterialien erweitert werden – kontaktieren Sie unser technisches Team für spezifische Anforderungen an Hochtemperaturanwendungen.

Warum Tri-Clamp-Anschlüsse für hygienische Rückschlagventile wählen? Tri-Clamp-Anschlüsse bieten zahlreiche Vorteile für hygienische Anwendungen: Sie ermöglichen eine schnelle Montage und Demontage, gewährleisten eine sichere, leckagefreie Abdichtung, bieten vollen Durchfluss bei minimalem Druckverlust und sind nach hygienischen Prinzipien konstruiert – ohne Gewinde oder Spalten, in denen sich Bakterien ansammeln könnten. Für Festinstallationen bieten wir zudem Schweißanschlussoptionen mit einer absolut glatten Innenfläche.

Preisinformationen und technischen Support anfordern

Lassen Sie sich von Experten bei der Auswahl des richtigen Rückschlagventils für Ihre Anwendung unterstützen.

ANGEBOT FÜR RÜCKSCHLAGVENTIL EINHOLEN

4-Stunden-Reaktionsgarantie | Kostenlose Antragsprüfung | Beratung zur Materialauswahl | Mengenrabatte | Komplettes Zertifizierungspaket

Dimension

Zeichnung 2 für ein hygienisches Y-Kugel-Rückschlagventil

Größe	A	C	D	E	F
1 1/2"	7,50	1,50	3.30	1,87	2,52
2"	8,50	2,00	3,90	2,33	3.05
2 1/2"	10.00	2,50	4,50	2,87	3,58
3"	11.50	3,00	5.30	3,83	4,69
