Wenn Sie schon einmal durch eine Brauerei, ein pharmazeutisches Labor oder eine Kläranlage gegangen sind, haben Sie sie wahrscheinlich schon gesehen: kompakte, oft glänzende Ventile, die den Flüssigkeitsfluss durch Rohre steuern. Höchstwahrscheinlich handelt es sich dabei um Membranventile – vielseitige Arbeitstiere, die für ihre Dichtheit, den minimalen Totraum und ihre Fähigkeit geschätzt werden, alles von sterilen Impfstoffen bis hin zu körnigen Schlämmen zu handhaben. Aber wofür genau wird ein Membranventil verwendet? Die Antwort hängt vom Typ ab: Ein hygienisches Membranventil hält Milch trinkbar, während ein industrielles Membranventil ätzende Säuren durch eine Raffinerie befördert. Wir sehen uns die gängigsten Typen und ihre praktischen Anwendungen an, damit Sie wissen, welches Ihren Anforderungen entspricht.
Erstens: Was ist ein Membranventil?

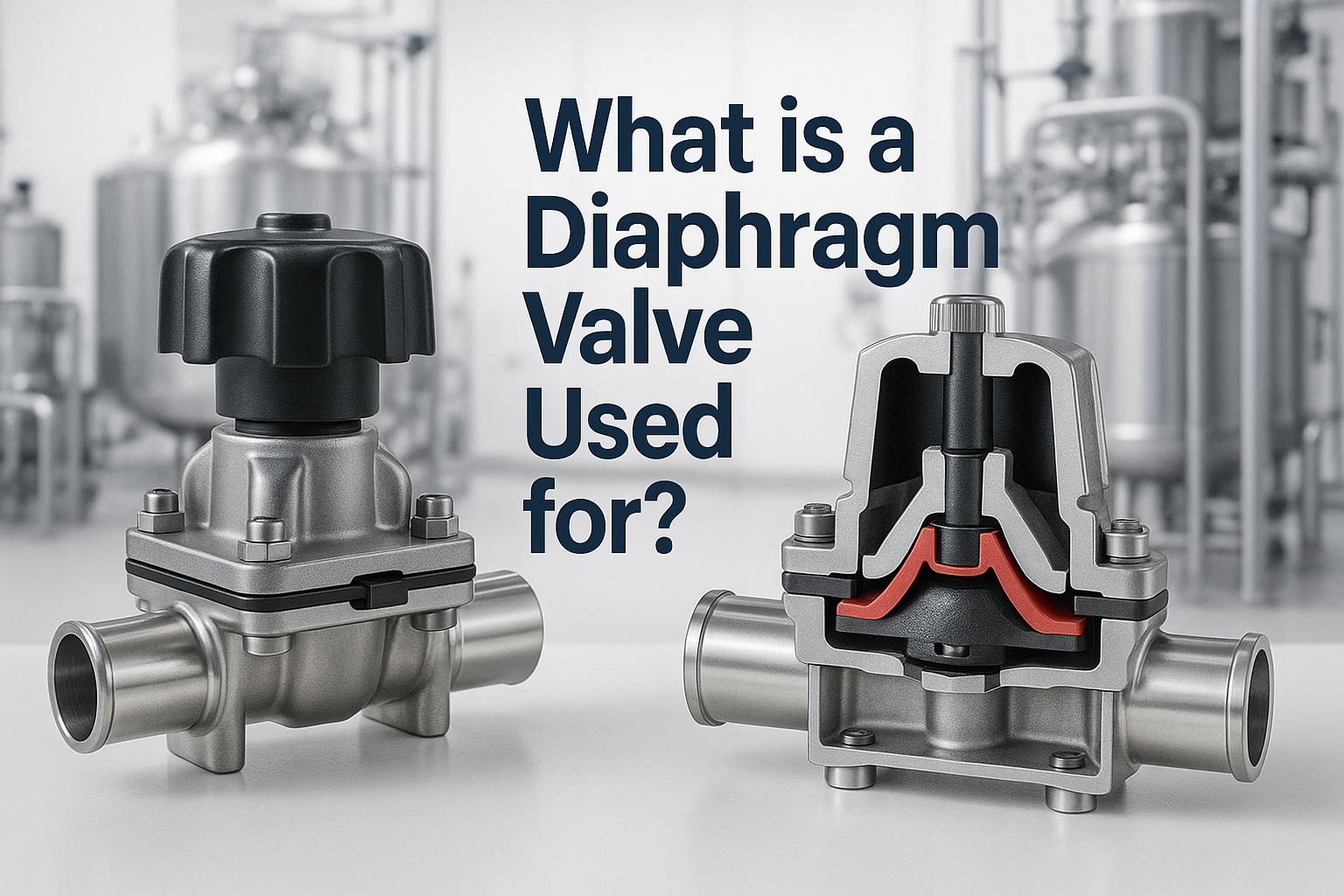

Bevor wir uns mit den Anwendungsgebieten befassen, klären wir die Grundlagen. Ein Membranventil steuert den Flüssigkeitsfluss mithilfe einer flexiblen, scheibenförmigen Membran (der „Membran“), die gegen einen Ventilsitz drückt, um den Durchflussweg zu öffnen oder zu schließen. Im Gegensatz zu Kugel- oder Absperrventilen ragt weder Schaft noch Stopfbuchse in den Flüssigkeitsstrom hinein – das heißt, es gibt keine Spalten, in denen sich Bakterien verstecken können, keine Lecks an beweglichen Teilen und nur minimale Turbulenzen. Diese Konstruktion macht es ideal für zwei wichtige Anforderungen: Sterilität (in sauberen Umgebungen) und Langlebigkeit (in rauen Umgebungen). Sehen wir uns nun an, worin die einzelnen Typen ihre Stärken haben.
1. Hygienisches Membranventil: Sicherheit für Lebensmittel, Medikamente und Getränke
Wenn „steril“ und „leicht zu reinigen“ unverzichtbar sind, sind hygienische Membranventile (auch hygienische Membranventile genannt) der Goldstandard. Ihre glatte, spaltfreie Innenseite (poliert auf Ra ≤ 0,8 μm) und ihre Beständigkeit gegen Steam-in-Place- (SIP) oder Clean-in-Place- (CIP) Zyklen machen sie unverzichtbar in:
Lebensmittel- und Milchverarbeitung
Von Milch und Joghurt über Tomatensoße bis hin zu Craft Beer verhindern hygienische Membranventile Verunreinigungen. In Molkereien steuern sie den Rohmilchfluss von der Lagerung bis zur Pasteurisierung und stellen sicher, dass sich keine Bakterien in den Toträumen festsetzen. In Brauereien regeln sie den Würzetransfer zwischen Gärtanks und sorgen so für ein gleichbleibendes Hefe- und Geschmacksprofil. Ihre PTFE- oder EPDM-Membranen sind FDA-zugelassen, sodass keine Chemikalien in Lebensmittel gelangen.
Pharmazeutika und Biotechnologie
Bei der Herstellung von Impfstoffen oder injizierbaren Medikamenten kann bereits ein einziger Mikroorganismus eine Charge verderben. Hygienische Membranventile erfüllen die strengen GMP-Standards (Good Manufacturing Practices) und verfügen über vollständig gekapselte Membranen, die Flüssigkeitsabsonderungen verhindern, sowie elektropolierte Oberflächen, die Bakterienwachstum verhindern. Sie werden auch in Zellkultursystemen eingesetzt, wo die Aufrechterhaltung steriler Bedingungen für im Labor gezüchtete Gewebe oder Biopharmazeutika von entscheidender Bedeutung ist.
Kosmetik und Körperpflege
Lotionen, Seren und Cremes erfordern die gleiche Sterilität wie Arzneimittel – weder Schimmel noch Bakterien sind erlaubt. Hygienische Membranventile verarbeiten viskose Flüssigkeiten wie Feuchtigkeitscremes, ohne zu verstopfen, und ihre Schnellkupplungskonstruktion macht die Reinigung zwischen den Chargen zum Kinderspiel (kein Werkzeug zum Austauschen der Membranen erforderlich).
2. Industriemembranventil: Für den Umgang mit zähen Flüssigkeiten in Hochleistungsumgebungen
Während bei Hygieneventilen Sterilität im Vordergrund steht, sind industrielle Membranventile auf höchste Belastbarkeit ausgelegt. Sie eignen sich hervorragend für Umgebungen mit abrasiven Schlämmen, korrosiven Chemikalien oder Hochdruckströmungen – Orte, an denen empfindliche Ventile innerhalb von Monaten versagen würden. Hier sind sie besonders nützlich:
Abwasserbehandlung
Kommunales und industrielles Abwasser ist voller Feststoffe, Sand und Chemikalien. Industrielle Membranventile verarbeiten Schlamm, Rohabwasser und aufbereitetes Abwasser, ohne zu verstopfen, dank ihrer Vollbohrung (keine engen Passagen, in denen sich Schmutz festsetzen kann). Sie sind außerdem beständig gegen die aggressiven Reinigungsmittel, die zum Abbau organischer Stoffe verwendet werden.
Bergbau und Schlammtransport
In Bergwerken werden dicke, abrasive Schlämme (z. B. Kohle, Kupfererz oder Betonmischungen) über weite Strecken transportiert. Ein Standardventil würde innerhalb weniger Wochen verschleißen, industrielle Membranventile hingegen verwenden robuste Membranen (oft mit Gummi oder Metall verstärkt), um den Schleifpartikeln standzuhalten. Sie sind außerdem leicht zu reparieren: Tauschen Sie die Membran aus, und das Ventil ist wieder wie neu.
Chemische Verarbeitung
Säuren, Lösungsmittel und ätzende Lösungen (wie Schwefelsäure oder Natriumhydroxid) greifen gewöhnliche Metalle an. Industrielle Membranventile mit PTFE- oder FKM-Membranen und PVC- oder Polypropylen-Körpern sind korrosionsbeständig und eignen sich daher ideal für den Chemikalientransport in Raffinerien, petrochemischen Anlagen oder Galvanikanlagen.
3. Edelstahl-Membranventil: Der korrosionsbeständige Allrounder
Sie benötigen ein Ventil, das sowohl im Sanitär- als auch im Industriebereich funktioniert, aber Korrosion ein Problem darstellt? Dann ist das Membranventil aus Edelstahl genau das Richtige für Sie. Hergestellt aus Edelstahl 304 oder 316L (316L für zusätzliche Korrosionsbeständigkeit), ist es langlebig, leicht zu reinigen und für alles geeignet, von Meerwasser bis hin zu säurehaltigen Lebensmitteln.
Marine- und Offshore-Anwendungen
Salzwasser ist eine harte Belastung für Metall, doch Edelstahl 316L ist rost- und korrosionsbeständig. Membranventile aus Edelstahl steuern Ballastwasser, Treibstoff und Kühlsysteme auf Schiffen und gewährleisten so einen zuverlässigen Betrieb auch in rauen Meeresumgebungen.
Chemische und Lebensmittelverarbeitung (saure Produkte)
Tomatensauce, Zitrussäfte und Pökellaken sind säurehaltig und greifen Ventile aus Messing oder Kohlenstoffstahl an. Membranventile aus Edelstahl verarbeiten diese Flüssigkeiten sicher und kombinieren die Korrosionsbeständigkeit von Edelstahl mit den hygienischen Vorteilen einer Membrankonstruktion (kein Kontakt zwischen Metall und Flüssigkeit, außer dem nicht reaktiven Edelstahlgehäuse).
Umgebungen mit hohen Temperaturen
Edelstahl behält seine Festigkeit auch bei hohen Temperaturen (bis zu 200 °C), sodass sich diese Ventile ideal für Anwendungen wie Dampfleitungen in Brauereien (Würzekochen) oder Industrieöfen (Steuerung des Kühlwasserflusses) eignen.
4. Pneumatisches Membranventil: Automatisierte Steuerung für Großserienbetrieb
Wenn Sie ein Ventil täglich hunderte Male öffnen/schließen oder per Computer steuern müssen, sind pneumatische Membranventile die Lösung. Sie betätigen die Membran mithilfe von Druckluft und ermöglichen so eine präzise Fernsteuerung ohne manuellen Aufwand.
Fertigungslinien und Montagewerke
Autofabriken, Abfüllanlagen und Elektronikhersteller setzen auf Automatisierung. Pneumatische Membranventile lassen sich in SPS-Systeme (speicherprogrammierbare Steuerungen) integrieren, um den Flüssigkeitsfluss synchron mit den Produktionszyklen zu starten/stoppen – zum Beispiel beim Befüllen von Flaschen mit Limonade oder beim Dosieren von Kühlmittel auf Werkzeugmaschinen.
Wasser- und Abwasseraufbereitung (großmaßstäblich)
Städtische Wasserwerke verarbeiten täglich Millionen Gallonen. Pneumatische Membranventile steuern den Durchfluss zu Filtern, Chemikaliendosiersystemen und Verteilungsleitungen. Sie werden häufig durch Sensoren gesteuert, die die Wasserqualität (z. B. pH-Wert oder Trübung) überwachen. Sie sind außerdem ausfallsicher: Bei Druckabfall schließt das Ventil automatisch, um Leckagen zu verhindern.
Pharmazeutika (GMP-Konformität)
In der Arzneimittelherstellung ist Konsistenz entscheidend. Pneumatische Membranventile mit Positionsrückmeldung (zur Bestätigung des Offen-/Geschlossen-Status) gewährleisten die Identität jeder Charge und erfüllen die FDA-Anforderungen an Rückverfolgbarkeit und Wiederholbarkeit. Sie sind zudem leicht zu desinfizieren und daher ein fester Bestandteil steriler Abfüllanlagen.
5. Manuelles Membranventil: Einfach, kostengünstig und zuverlässig für den Einsatz mit geringer Taktfrequenz
Nicht jede Anwendung erfordert Automatisierung. Für kleine Betriebe, Labore oder Systeme mit geringem Durchfluss sind manuelle Membranventile (mit Handrad oder Hebel) die kostengünstige Wahl. Sie sind einfach zu bedienen, benötigen weder Strom noch Druckluft und eignen sich gut für:
Laboreinstellungen
Labore müssen häufig kleine Flüssigkeitsmengen (Säuren, Lösungsmittel oder Reagenzien) manuell steuern. Manuelle Membranventile sind kompakt, einfach einzustellen und verunreinigen Proben nicht – entscheidend für Experimente, bei denen es auf Präzision ankommt.
Pilotanlagen & Kleinbrauereien
Startups oder Pilotanlagen verfügen nicht immer über das Budget für automatisierte Systeme. Ein manuelles Membranventil ermöglicht Brauereien die Steuerung des Würzeflusses bei Kleinserienversuchen oder ermöglicht Chemieingenieuren das Testen neuer Prozesse ohne Investitionen in teure Steuerungen.
Niederdruck- und Niederzyklusanwendungen
Wenn ein Ventil nur wenige Male am Tag geöffnet/geschlossen wird (z. B. zum Entleeren eines Lagertanks oder zur Probenahme aus einer Flüssigkeitsleitung), sind manuelle Membranventile kostengünstiger als pneumatische oder elektrische Modelle. Sie sind außerdem wartungsarm – weder Luftkompressoren noch Verkabelung sind erforderlich.
So wählen Sie das richtige Membranventil für Ihre Anforderungen
Wie treffen Sie bei so vielen Sorten die richtige Auswahl? Stellen Sie sich folgende Fragen:
- Mit welcher Flüssigkeit arbeiten Sie? Steril (Sanitär), abrasiv (Industrie) oder korrosiv (Edelstahl)?
- Benötigen Sie Automatisierung? Pneumatisch für hohe Zyklen/Fernsteuerung; manuell für geringe Nutzung.
- Wie ist die Umgebung? Hohe Temperaturen, Salzwasser oder Chemikalien? (Edelstahl oder Industrie.)
- Industriestandards? FDA/3-A (Sanitär), ASME (Industrie) oder GMP (Pharma)?
Letzter Gedanke: Membranventile sind mehr als nur „Ventile“ – sie sind Problemlöser
Von der Milchsicherheit bis zum Transport von Bergbauschlämmen – Membranventile sind für nahezu jede Flüssigkeitsanforderung geeignet. Entscheidend ist, den Typ an Ihre Anforderungen anzupassen: hygienisch für Sterilität, industriell für Robustheit, pneumatisch für Automatisierung usw. Wenn Sie die Anwendungsbereiche verstehen, wählen Sie nicht nur das richtige Ventil, sondern stellen auch sicher, dass Ihr System jahrelang reibungslos, sicher und effizient läuft.
