Tri-Clamp-Verbindungen bilden das Rückgrat hygienischer Rohrleitungssysteme und werden weltweit in Brauereien, Molkereien, pharmazeutischen Laboren und Lebensmittelverarbeitungsanlagen eingesetzt. Die richtige Größe gewährleistet leckagefreie Verbindungen, die Einhaltung von Hygienestandards und einen reibungslosen Betrieb. Wenn Sie schon einmal einen Stapel Tri-Clamps angestarrt und sich gefragt haben: „Wie messe ich die richtig?“, sind Sie nicht allein. In diesem Leitfaden erklären wir die drei wichtigsten Maße , die Sie benötigen, häufige Fehler, die Sie vermeiden sollten, und warum Präzision so wichtig ist. Außerdem geben wir Tipps zur Kombination von Größen mit Dichtungen und Rohren. Lassen Sie uns eintauchen.

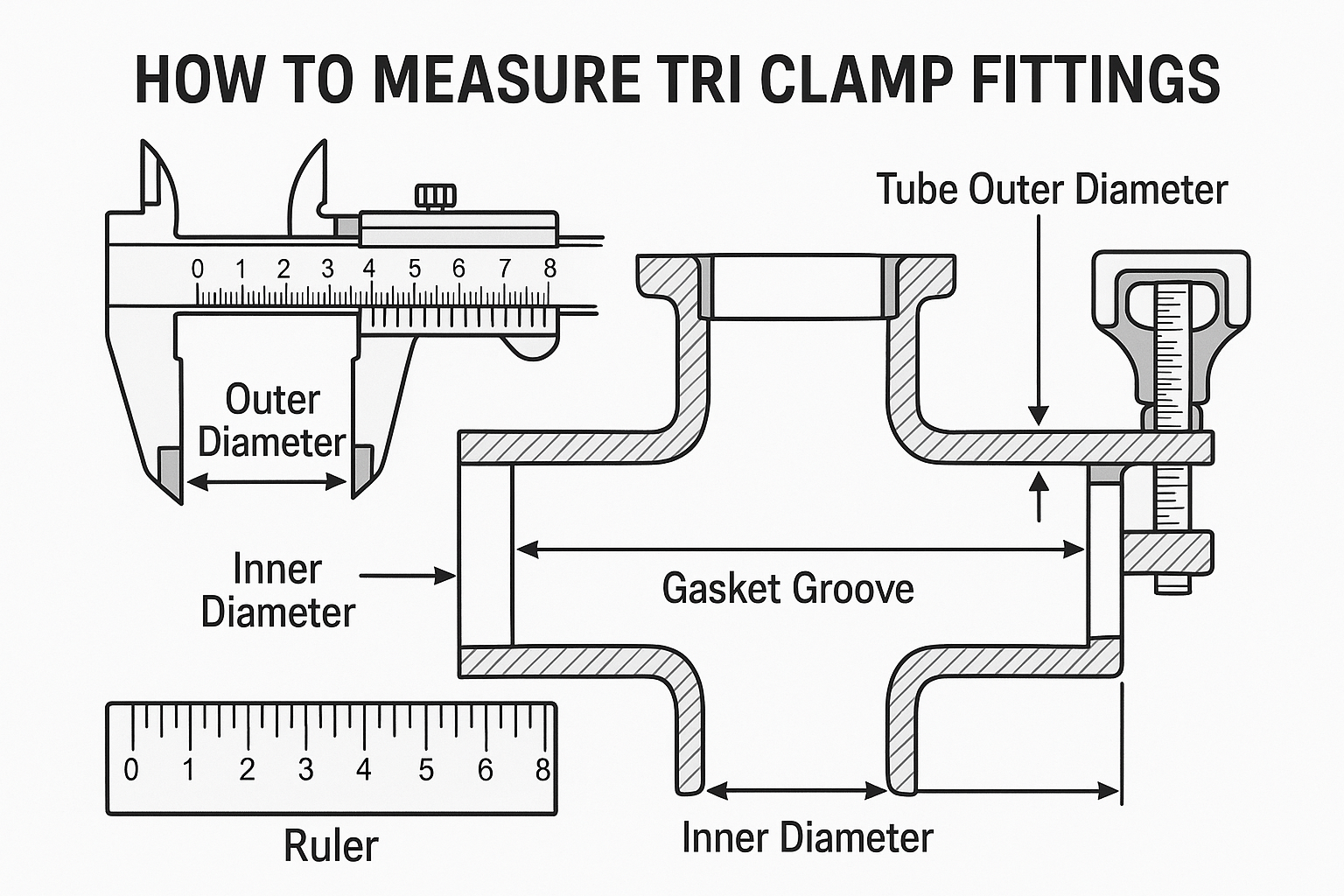

Schritt 1: Messen Sie den Außendurchmesser (OD) des Rohrs
Das wichtigste Maß für Tri-Clamp-Verbindungen ist der Außendurchmesser Ihres Rohrs . Tri-Clamps sind so konzipiert, dass sie eng um den Außendurchmesser des Rohrs passen. Daher bestimmt dieser Wert die Größe der Verbindung.
So geht's:
- Verwenden Sie einen digitalen Messschieber (bevorzugt) oder ein flexibles Maßband.
- Wickeln Sie den Messschieber um die Außenseite des Rohrs (nicht um die Innenseite). Beispielsweise ist eine 2-Zoll-Tri-Clamp-Verbindung für ein Rohr mit einem Außendurchmesser von 2 Zoll (nicht Innendurchmesser) vorgesehen.
- Gängige Größen in Sanitärsystemen: 1/2", 3/4", 1", 1,5", 2", 3" und 4".
Profi-Tipp : Wenn Sie keinen Messschieber haben, drucken Sie eine Größentabelle für Tri-Clamps aus (suchen Sie nach „Tri-Clamp-OD-Tabelle“) und halten Sie das Rohr an die Schablone, um den Durchmesser abzugleichen.
Schritt 2: Überprüfen Sie die Größe der Tri-Clamp-Ferrule
Tri-Clamp-Verbindungsstücke bestehen aus drei Teilen: zwei Klemmringen (Flanschenden), einer Dichtung und der Klemme selbst. Der Durchmesser des Klemmrings muss sowohl dem Rohraußendurchmesser als auch der Klemmengröße entsprechen.
Worauf Sie achten sollten:
- Die Zwinge hat eine erhöhte Lippe , die in die Klemme passt. Messen Sie den Abstand über diese Lippe (von Außenkante zu Außenkante), um die Klemmengröße zu bestimmen.
- Beispiel: Eine 2-Zoll-Ferrule hat einen Lippendurchmesser von ca. 2,5 Zoll (variiert je nach Hersteller), der mit einer 2-Zoll-Tri-Clamp gepaart werden kann.
Häufiger Fehler : Angenommen, die „Größe“ der Klemme bezieht sich auf den Innendurchmesser der Zwinge. Richten Sie sich immer nach dem Maß der Außenlippe!
Schritt 3: Überprüfen Sie die Dichtungskompatibilität
Eine nicht passende Dichtung kann selbst die genaueste Messung zunichtemachen. Dichtungen sind auf den Innendurchmesser der Ferrule abgestimmt. Daher:
- Messen Sie den Innendurchmesser (ID) der Zwinge dort, wo die Dichtung sitzt.
- Ordnen Sie es einer Dichtung zu, die mit der gleichen Tri-Clamp-Größe gekennzeichnet ist (z. B. 2-Zoll-Ferrule = 2-Zoll-Dichtung).
- Auch das Material spielt eine Rolle: Silikondichtungen für hohe Temperaturen (z. B. beim Brauen), EPDM für Chemikalien und PTFE für extreme Hygiene (z. B. Pharmazeutika).
Gängige Tri-Clamp-Größen und -Anwendungen
| Tri-Clamp-Größe (Rohraußendurchmesser) | Typische Anwendungen | Dichtungsmaterialempfehlung |
|---|---|---|
| 1/2" – 1" | Kleinserienbrauerei, Laborausrüstung | Silikon (hitzebeständig) |
| 1,5" – 2" | Molkereianlagen, Bierfermenter | EPDM (chemikalienbeständig) |
| 3" – 4" | Großindustrielle Lebensmittelverarbeitung, Brennereien | PTFE (hygienekritisch) |
Warum Präzision wichtig ist
- Lecks = Kontaminationsrisiko : In der Lebensmittel- oder Pharmaindustrie kann eine lose Tri-Clamp Bakterien in sterile Leitungen einbringen.
- Ausfallkosten : Eine nicht passende Armatur kann während der Druckprüfung platzen und die Produktion verzögern (z. B. wenn eine Brauerei eine Charge Bier verliert).
- Einhaltung von Vorschriften : Die meisten Branchen (FDA, 3A Dairy) verlangen von Tri-Clamp-Systemen die Einhaltung strenger Größentoleranzen. Bei nicht konformen Konfigurationen drohen Geldstrafen.
Profi-Tipps zum Messen von Tri-Clamp-Armaturen
- Bleiben Sie bei einer Marke : Leichte Abweichungen im Ferrulendesign (z. B. SMS- oder DIN-Standard) können die Passform beeinträchtigen. Mischen Sie Marken? Überprüfen Sie die Maße.
- Zweimal messen, einmal bestellen : Ein Unterschied von 1/8 Zoll im Außendurchmesser kann den Unterschied zwischen einer dichten Abdichtung und einem Leck ausmachen.
- Beschriften Sie die Armaturen : Markieren Sie die Größen der Ferrulen mit Klebeband (z. B. „2“ für 2 Zoll), um Verwechslungen während der Installation zu vermeiden.
FAQs: Tri-Clamp-Messung
F: Kann ich eine 2-Zoll-Tri-Clamp an einem 1,5-Zoll-Rohr verwenden?
A: Nein. Die Klemme ist zu locker und die Zwinge dichtet nicht ab – dies ist eine häufige Ursache für Lecks.
F: Sind die Tri-Clamp-Größen dieselben wie die Rohrgewindegrößen?
A: Nein. Rohrgewinde (z. B. NPT) messen den Innendurchmesser, während Tri-Clamps den Außendurchmesser messen. Verwechseln Sie niemals beides!
F: Wie messe ich eine Tri-Clamp, ohne sie auseinanderzunehmen?
A: Messen Sie den Außendurchmesser des Rohrs mit einem Messschieber und überprüfen Sie dann die eingeprägte Größe der Klemme (z. B. „2“ für 2 Zoll).
Abschließende Gedanken
Das Messen von Tri-Clamp-Verbindungen ist einfach, wenn Sie sich auf den Rohraußendurchmesser, die Klemmringlippe und die Dichtungsgröße konzentrieren. Ob Sie das CIP-System einer Brauerei modernisieren oder eine neue Molkereianlage installieren – Präzision spart hier Zeit, Geld und Ärger. Für die meisten hygienischen Anwendungen sind Tri-Clamps aus Edelstahl der Goldstandard – langlebig, korrosionsbeständig und leicht zu reinigen.
