In der industriellen Rohrleitungstechnik sind die Bezeichnungen meist recht wörtlich. Ein „Kugelhahn“ hat eine Kugel, ein „Absperrschieber“ einen Schieber. Der Name „Absperrklappe “ hingegen klingt fast poetisch.
Der Name ist kein witziger Branchen-Spitzname, sondern beschreibt das Grundprinzip des Ventils. Ob Student, frischgebackener Hausbesitzer oder Einkaufsleiter mit Interesse an einem wichtigen Bauteil – hier erfahren Sie alles Wichtige zur Namensgebung und warum diese Konstruktion ein Standard in der modernen Technik ist.
Die Anatomie des Namens: Warum „Schmetterling“?
Und das alles hat mit den inneren Abläufen zu tun. Wenn man in den Ventilmechanismus hineinschaut, findet man eine kreisförmige Scheibe, die an einer zentralen Stange (dem Ventilschaft) befestigt ist.
- Der „Körper“: In der Mitte der Scheibe verläuft der Stiel; betrachten Sie dies als den Körper des Schmetterlings.
- Die „Flügel“: Die Scheibe dreht sich um 90 Grad, wenn das Ventil geöffnet oder geschlossen wird. Bei leicht geöffnetem Ventil ähnelt die Scheibe den Flügeln eines Schmetterlings, die im Wind schlagen.
Im Gegensatz zu einem Schieberventil, das eine Platte aus dem Durchfluss entfernt, bleibt die Scheibe eines Absperrventils im Durchfluss. Die Bewegung entspricht einer Vierteldrehung, und diese Bauart bestimmt Aussehen und Schaltgeschwindigkeit.
So funktioniert es: Der Vorteil der „Vierteldrehung“.
Die Schönheit dieser Konstruktion liegt in ihrer Einfachheit. Da sich die Scheibe nur um 90 Grad drehen muss, um von vollständig geschlossen zu vollständig geöffnet zu gelangen, ist die Bedienung extrem schnell. Dies macht sie ideal für Notabschaltungen und automatisierte Systeme.
| Besonderheit | Absperrklappe | Absperrschieber | Kugelhahn |
|---|---|---|---|
| Aktion | 90°-Drehung | Vertikallift | 90°-Drehung |
| Platzbedarf | Sehr kompakt | Groß (für Motorhaube) | Mäßig |
| Gewicht | Leicht | Schwer | Mäßig |
| Primäre Verwendung | Großflächig/Hygienisch | Hochdruck/Isolierung | Dicht abdichtend/Ein-Aus |
Verschiedene Stile, mit denen Sie vertraut sein sollten
Je nach Anwendungsgebiet können Sie verschiedene Ausführungen dieses Ventils antreffen. Wenn Sie Lieferanten von Absperrklappen suchen, werden Sie feststellen, dass sich die Bauarten der Absperrklappen je nach Dichtungsmechanismus unterscheiden.
- Wafer-Typ : Gefertigt zur Abdichtung mit bidirektionalem Druck, jedoch ist der Durchfluss unidirektional und ein Rückfluss wird dadurch verhindert.
- Lug Style : Verfügt über Laschen, die über den Kreis der eigentlichen Bolzenlöcher hinausragen, wodurch die Montage in einem System mit zwei separaten Bolzensätzen möglich ist.
-

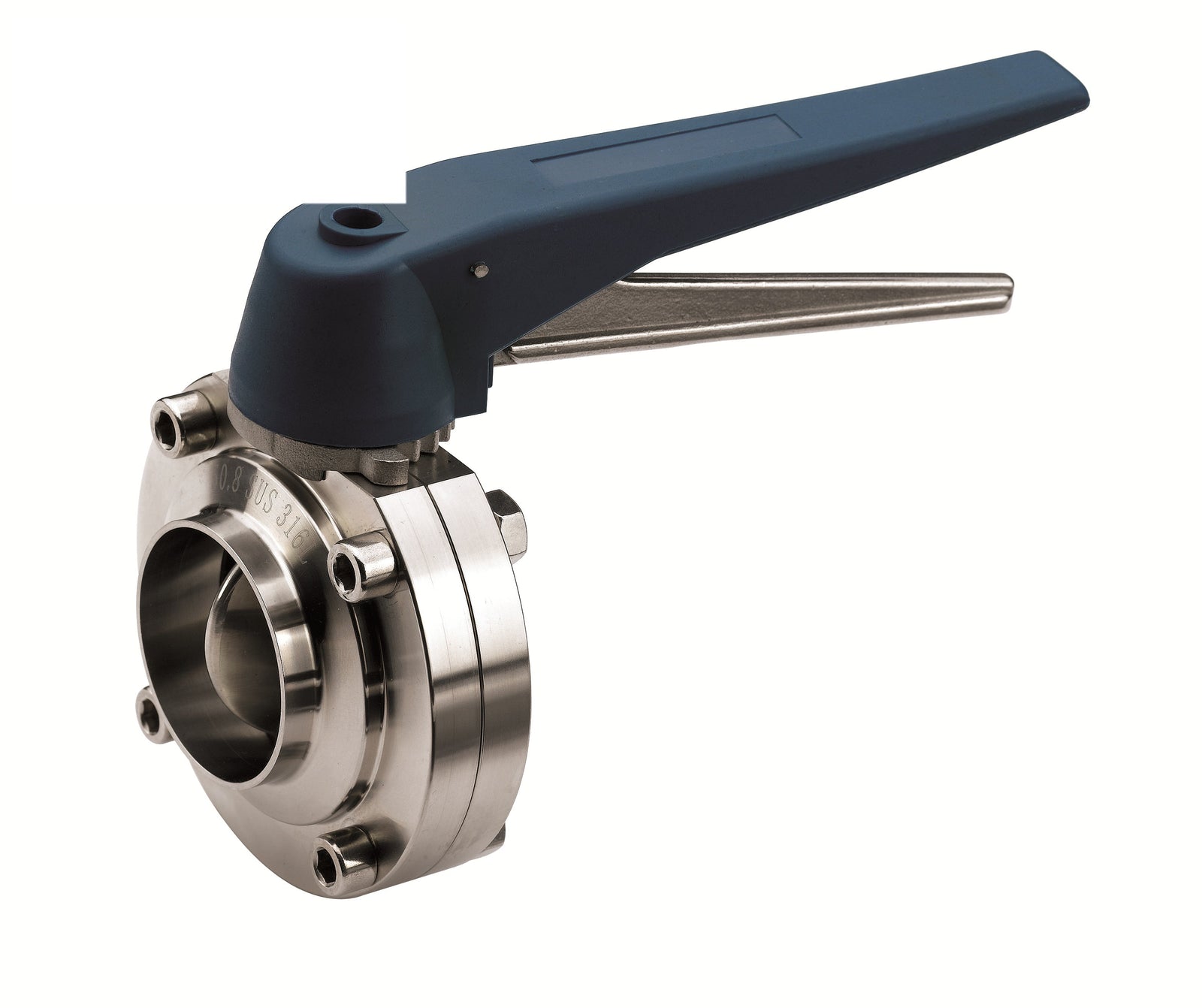

Hygienische Absperrklappe : Hier punkten Marken wie Eagle. Ausführungen für die Lebensmittel-, Getränke- und Pharmaindustrie werden aus hochglanzpoliertem Edelstahl 304 oder 316L gefertigt. Dank ihrer glatten Verarbeitung ohne Ecken und Kanten eignen sie sich ideal für CIP-Reinigungsanlagen (Clean-in-Place).
Wann sollte man einen verwenden?
Ingenieure greifen im Allgemeinen zu einer Absperrklappe , wenn sie ein hohes Flüssigkeitsvolumen steuern müssen, aber nur über begrenzten Platz oder ein begrenztes Budget verfügen.
-
Kosteneffizienz: Vor allem bei großen Rohrdurchmessern (über 6 Zoll) sind Absperrklappen deutlich günstiger und leichter als Kugel- oder Schieberventile.
-
Gewichtsersparnis: Da sie „dünn“ sind (oft als Wafer-Design bezeichnet), benötigen sie nicht die massiven Stützstrukturen, die schwerere Ventile benötigen würden.
-
Hygienische Anwendungen: Dank des einfachen Designs lässt es sich sehr leicht in hygienischer Form herstellen. Deshalb findet man es in fast jeder Brauerei und Molkerei weltweit.
Häufig gestellte Fragen (FAQ)
Was ist der größte Nachteil einer Absperrklappe?
Da sich die Scheibe stets im Strömungsweg befindet, entsteht selbst im vollständig geöffneten Zustand ein geringer Druckabfall. Außerdem wird das Molchen (die Reinigung des Rohrinneren mit einem Stopfen) dadurch unmöglich.
Kann eine Absperrklappe zur Drosselung verwendet werden?
Ja. Sie eignen sich hervorragend für Ein-/Ausschaltvorgänge und sind auch zur Durchflussregulierung bestens geeignet. Allerdings ist Vorsicht geboten, da bei nur minimal geöffnetem Ventil unter hohem Druck Kavitation (Blasenbildung) auftreten kann.
Ist eine Absperrklappe besser als ein Kugelhahn?
„Besser“ hängt vom Ziel ab. Bei Rohren mit großem Durchmesser und budgetbewussten Projekten ist die Absperrklappe die bessere Wahl. Für Hochdrucksysteme, die über einen langen Zeitraum eine absolut dichte Abdichtung erfordern, wird häufig ein Kugelhahn bevorzugt.
Was bedeutet „dreifacher Offset“?
Ein dreifach exzentrisches Absperrventil nutzt eine spezielle Geometrie, bei der die Spindel in drei verschiedene Richtungen versetzt ist. Dadurch kann sich die Ventilscheibe in den Ventilsitz „drücken“, anstatt daran zu reiben. So entsteht eine metallische Dichtung, die extremen Temperaturen und hohem Druck standhält.
Gedanken: Ein poetischer Name für einen Schwerarbeiter
Die Absperrklappe beweist, dass Industriedesign sowohl schön als auch funktional sein kann. Ihre „geflügelte“ Scheibe ermöglicht eine leichte, kompakte und schnell reagierende Lösung, die dafür sorgt, dass unser Wasser fließen, unser Bier gebraut und unsere Chemieanlagen sicher laufen.
