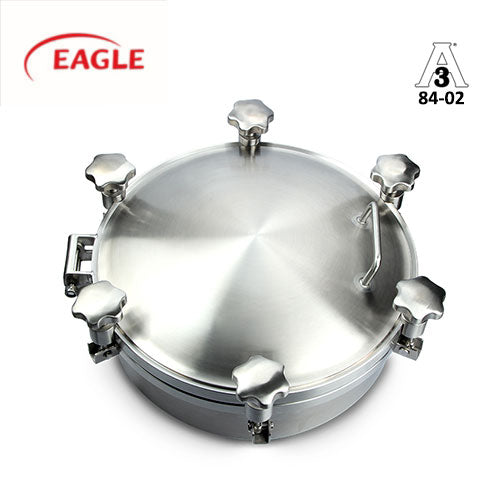

EAGLE ™ Runder hygienischer Druckmannloch 7022
Free shipping
On all orders over $199
Special offers
Regular sales and discounts
Easy returns
Hassle free returns policy
Chat facility
Talk to a real person
CODE | A | Außendurchmesser x C | SCHRAUBEN | B | T | P.MAX |
mm | mm | mm | mm | mm | Bar | |
7022 200 | 200 | 206×3.0 | 4 | 100 | 3.0 | 5.5 |
7022 300 | 300 | 306×3,0 | 4/6 | 100 | 3.0 | 5.5 |
7022 350 | 350 | 356×3.0 | 4/6 | 100 | 3.0 | 5 |
7022 400 | 400 | 406 × 3,0 | 4/6/8 | 100 | 3.0 | 4 |
7022 430 | 430 | 436×3,0 | 4/6/8 | 100 | 3.0 | 4 |
7022 450 | 450 | 456×3.0 | 08.06.10 | 100 | 3.0 | 3.5 |
7022 500 | 500 | 506 × 3,0 | 08.06.10 | 100 | 3.0 | 2.5 |
7022 600 | 600 | 606×3,0 | 6/8/10/12 | 100 | 4.0 | 2 |
DICHTUNG | ||
Teile-Nr. | Material | Farbe |
7010 04 1 | Silikon | Weiß |
7010 04 2 | EPDM | Schwarz |
7010 04 3 | FPM | Schwarz |
Artikel | Beschreibung | Material | Menge |
1 | Rahmen | 1.4301/1.4404 | 1 |
2 | Abdeckung | 1.4301/1.4404 | 1 |
3 | Dichtung | Silikon | 1 |
4 | Handhaben | Kunststoff/1.4301 | 6 |
5 | Nabe | T304 | 6 |
6 | Schrauben | T304 | 1 |
7 | Schwenkriegel | T304 | 6 |
8 | Stift | T304 | 6 |
9 | Sicherungsring | T304 | 6 |
10 | Nuss | T304 | 2 |
Edelstahloberflächen |
POLIERT MIT RA (μ) |
PERLSTRAHLUNG |
GEBEIZT: AUF ANFRAGE |
ELEKTROPOLIERT |
Abdeckungs- und Rahmensortiment | |
Deckschichtdicke | Rahmen-/Halshöhe |
2,0 mm | 85 mm (3,35 Zoll) |
2,5 mm | 100 mm (3,94 Zoll) |
3,0 mm | 120 mm (4,72 Zoll) |
150 mm (5,91 Zoll) | |
200 mm (7,76 Zoll) | |
250 mm (9,85 Zoll) |
