Für Werksleiter, Instandhaltungstechniker und Einkaufsleiter sind Membranventile gleichermaßen unverzichtbar wie ärgerlich. Diese zuverlässigen Ventile regeln den Durchfluss in nahezu allen Bereichen, von der Lebensmittelverarbeitung bis hin zu Ölraffinerien, sind aber anfällig für heimtückische und kostspielige Probleme. Die Frage ist nicht, ob Ihr Membranventil ausfällt – sondern welches Problem zuerst auftritt.
In diesem Leitfaden gehen wir auf die häufigsten Probleme von Membranventilen ein, erklären ihre Ursachen und zeigen, wie man sie schnell behebt. Ob es sich um ein PTFE-Membranventil in einer Chemieanlage oder ein Gummimembranventil in einer Wasseraufbereitungsanlage handelt – Sie lernen, die Warnzeichen zu erkennen, das Problem zu diagnostizieren und die Produktion wieder aufzunehmen, bevor aus einer kleinen Störung ein großes Problem wird.

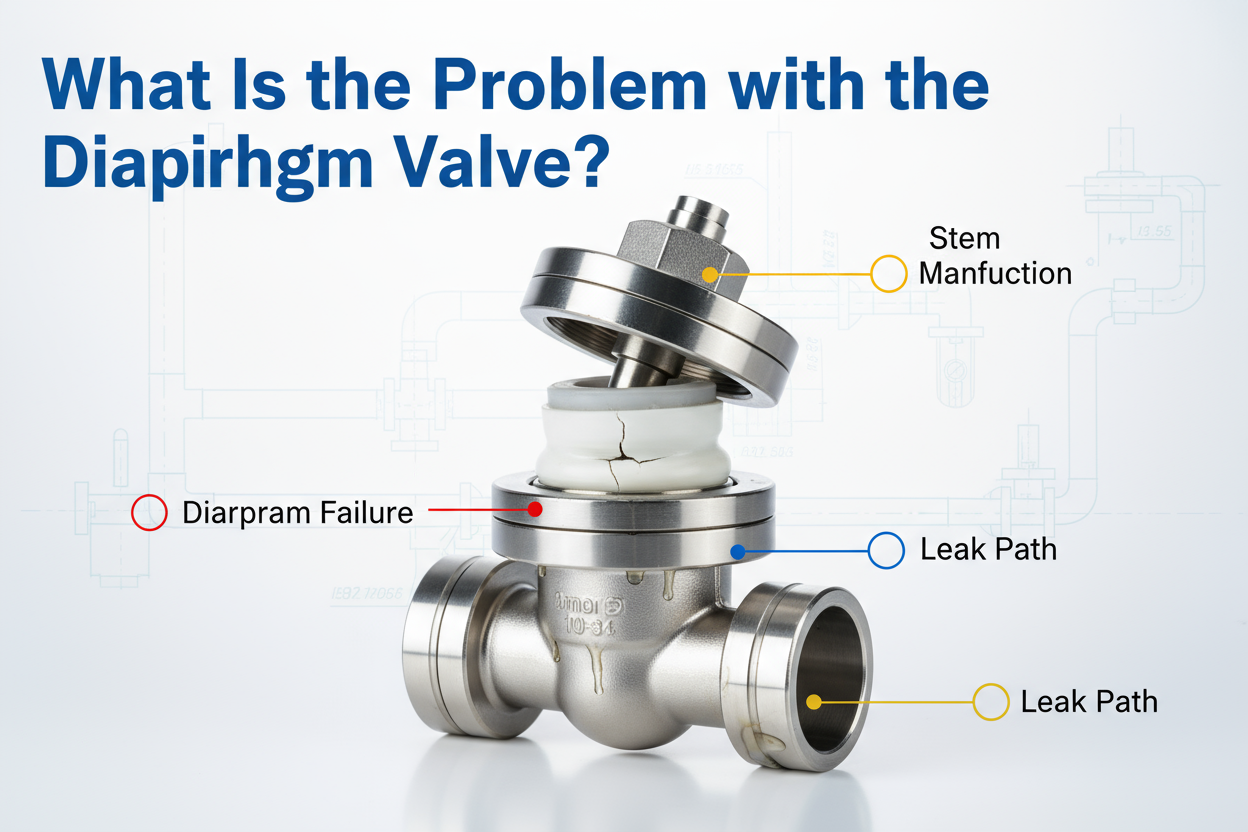

Das Hauptproblem bei Membranventilen: Membranverschleiß (und warum er unvermeidlich ist)
Jeder erfahrene Wartungstechniker wird Ihnen bestätigen: Die Membran selbst ist die Achillesferse des Ventils. Diese flexible Membran (meist aus Gummi, PTFE oder Silikon) dichtet das Ventil ab und reguliert den Durchfluss – wird aber bei jedem Öffnen und Schließen des Ventils stark beansprucht.
Warum Membranen versagen:
- Abrieb : Raue Flüssigkeiten (wie Schlämme oder Abwasser mit Feststoffen) zerkratzen mit der Zeit die Membran und erzeugen winzige Löcher.
- Chemische Angriffe : Säuren, Lösungsmittel oder auch Reiniger mit hohem pH-Wert (die bei CIP-Zyklen in hygienischen Membranventilen häufig vorkommen) zersetzen Gummi oder PTFE und machen es spröde oder klebrig.
- Temperaturextreme : Heiße Flüssigkeiten (über 200°F) zersetzen Gummimembranen; kalte, frostige Bedingungen können PTFE reißen lassen.
- Überbeanspruchung : Ventile, die mehr als 10 Mal am Tag öffnen und schließen, verschleißen ihre Membranen doppelt so schnell wie Ventile, die nur gelegentlich benutzt werden.
Warnzeichen für eine Zwerchfellfunktionsstörung:
- Tropfenbildung : Kleine Tropfen am Ventilschaft oder Ventilkörper (beginnt langsam, wird schnell schlimmer).
- Reduzierter Durchfluss : Das Ventil hat Schwierigkeiten, sich vollständig zu öffnen/schließen, was zu ungleichmäßigen Druck- oder Durchflussraten führt.
- Ungewöhnliche Geräusche : Ein quietschendes oder knisterndes Geräusch beim Betätigen des Ventils (die Membran klemmt oder reißt).
Schnelle Lösung:
Tauschen Sie die Membran aus! Die meisten Membranen kosten 50–200 € (im Vergleich zu über 500 € für ein neues Ventil) und der Austausch dauert nur 15 Minuten. Bei Gummimembranen sollte dies alle 2–3 Jahre erfolgen, bei PTFE-Membranen alle 4–5 Jahre – auch wenn sie optisch noch gut aussehen.
Undichte Ventile: Der stille Gewinnkiller (und was ihn tatsächlich verursacht)
Undichtigkeiten sind das am meisten gefürchtete Problem bei Membranventilen – und selten liegt es allein an der Membran. Ein Ventil, das nicht dicht schließt, kann Sie Tausende von Euro an Produktverlusten, Reinigungskosten und Ausfallzeiten kosten. Hier erfahren Sie, warum das passiert:
1. Abgenutzter oder beschädigter Ventilsitz
Der Ventilsitz ist die glatte, ringförmige Oberfläche, gegen die die Membran drückt, um den Durchfluss zu unterbrechen. Wenn er zerkratzt, beschädigt oder mit Ablagerungen bedeckt ist, kann die Membran keine dichte Abdichtung mehr herstellen – selbst wenn die Membran selbst neu ist.
Häufige Ursachen :
- Schleifmittel (Sand, Schlamm) zerkratzen den Sitz.
- Korrosion durch Chemikalien (Säuren greifen Metallsitze an).
- Ansammlung von Rückständen (Zucker in der Lebensmittelverarbeitung, Kalkablagerungen in Wassersystemen).
Anzeichen : Leckagen, die auch nach dem Austausch der Membran fortbestehen, oder ein Ventil, das beim Schließen „tropft“.
Abhilfe : Reinigen Sie den Ventilsitz mit einer weichen Bürste und Lösungsmittel (vermeiden Sie Stahlwolle – diese verkratzt die Oberfläche nur noch mehr!). Bei tiefen Kratzern sollte der Ventilsitz überarbeitet oder das Ventilgehäuse ausgetauscht werden (günstiger als ständige Leckagen).
2. Falsch ausgerichtete oder lose Schrauben
Membranventile benötigen gleichmäßig angezogene Schrauben, um die Membran gegen den Ventilsitz zu pressen. Sind die Schrauben locker, verkantet oder ungleichmäßig angezogen, dichtet die Membran nicht ab – was zu Leckagen am Flansch oder an der Spindel führt.
Häufige Ursachen :
- Hastige Montage (eine Schraube zu fest anziehen, bevor die anderen angezogen wurden).
- Vibrationen von nahegelegenen Maschinen, die mit der Zeit Schrauben lockern.
- Korrodierte Schrauben (insbesondere bei Außeninstallationen oder Installationen in feuchter Umgebung).
Anzeichen : Undichtigkeiten am oberen Flansch des Ventils oder eine Membran, die sich beim Schließen des Ventils ausbeult.
Abhilfe : Ziehen Sie die Schrauben mit einem Drehmomentschlüssel über Kreuz fest (gleichmäßiger Druck!). Ersetzen Sie verrostete Schrauben durch Edelstahlschrauben, um zukünftige Probleme zu vermeiden.
Klemmende Ventile: Wenn sich Ihr Membranventil nicht mehr bewegt (und wie Sie es wieder freimachen)
Nichts ist ärgerlicher als ein Membranventil, das halb geöffnet klemmt oder sich gar nicht bewegen lässt. Ein solches Klemmen kann den Durchfluss behindern, das Ventil beschädigen oder sogar Druckspitzen verursachen. Hier erfahren Sie, was wirklich passiert:
1. Ablagerungen im Vorbau oder in den Führungen
Mit der Zeit können Flüssigkeiten, Schmutz oder Korrosion die Ventilspindel (den Teil, der die Membran auf und ab bewegt) verstopfen. Bei hygienischen Membranventilen wird dies häufig durch Speisereste oder Mineralablagerungen aus CIP-Reinigungszyklen (Clean-in-Place) verursacht.
Anzeichen : Der Griff/Betätiger fühlt sich „klemmend“ an oder erfordert zusätzlichen Kraftaufwand zum Drehen; das Ventil öffnet/schließt ungleichmäßig.
Abhilfe : Das Ventil zerlegen (nachdem die Stromzufuhr unterbrochen wurde!), die Spindel und die Führungen mit einem weichen Tuch und einem milden Lösungsmittel reinigen (scharfe Chemikalien auf PTFE vermeiden), anschließend mit lebensmittelgeeignetem Fett (bei Hygieneventilen) oder Silikonfett (bei Industriemodellen) schmieren.
2. Schwellung oder Verhärtung des Zwerchfells
Gummimembranen (wie EPDM oder Buna-N) können bei Kontakt mit Ölen, Kraftstoffen oder bestimmten Chemikalien aufquellen und dadurch zu dick werden, um sich frei bewegen zu können. Umgekehrt härten alte Gummimembranen mit der Zeit aus (durch UV-Licht oder Hitze), verlieren ihre Flexibilität und verkleben.
Anzeichen : Das Ventil ruckt beim Öffnen oder bleibt in der halb geöffneten Position hängen; die Membran fühlt sich steif oder geschwollen an.
Abhilfe : Ersetzen Sie die Membran durch ein mit Ihrem Medium kompatibles Material (z. B. PTFE für Öle, Viton für Kraftstoffe). Bei Ventilen im Außenbereich empfiehlt sich eine UV-Schutzabdeckung, um den Abbau des Gummis zu verlangsamen.
Korrosion: Der stille Zerstörer von Membranventilgehäusen
Man könnte meinen, Ventile aus PTFE oder Edelstahl seien „korrosionsbeständig“ – doch kein Material ist unzerstörbar. Korrosion greift Ventilkörper, Spindeln und Flansche an und kann aus kleinen Poren große Leckagen oder sogar strukturelle Schäden entwickeln.
Warum das passiert:
- Aggressive Flüssigkeiten : Säuren (wie Schwefelsäure), Salzwasser oder chloriertes Wasser greifen Metallbauteile an (sogar Edelstahl!).
- Feuchtigkeit + Sauerstoff : Ventile im Außenbereich oder in feuchten Umgebungen (wie Kläranlagen) rosten von außen nach innen.
- Galvanische Korrosion : Durch das Mischen von Metallen (z. B. eines Messingschafts mit einem Stahlflansch) entsteht eine elektrochemische Reaktion, die beide Materialien angreift.
Schilder:
- Rostflecken, grünlicher „Austrieb“ oder Lochfraß am Ventilkörper.
- Undichtigkeiten an unerwarteten Stellen (wie z. B. ein Nadelloch im Flansch).
- Schwergängige, steife Griffe (korrodierte Gewinde am Vorbau).
Fix:
- Bei leichter Korrosion: Rost abschleifen, Korrosionsschutzfarbe auftragen (bei Industriearmaturen) oder korrodierte Schrauben ersetzen.
- Bei schweren Schäden: Tauschen Sie das Ventil gegen ein korrosionsbeständiges Modell aus (z. B. Gehäuse aus Hastelloy für Säuren, Gehäuse aus Glasfaser für Salzwasser).
Probleme mit pneumatischen Stellantrieben: Wenn Ihr „automatisches“ Ventil verrücktspielt
Pneumatische Membranventile (druckluftbetrieben) bieten zwar Komfort, bringen aber auch eigene Probleme mit sich. Falls Ihr Stellantrieb rattert, nicht öffnet oder Luft verliert, liegt es wahrscheinlich daran:
1. Probleme mit dem Luftdruck
Stellantriebe benötigen einen gleichmäßigen, sauberen Luftdruck (üblicherweise 80–100 psi), um zu funktionieren. Niedriger Druck (z. B. durch eine undichte Luftleitung) führt zu einer langsamen Ventilbewegung; hoher Druck kann Membranen beschädigen oder Spindeln verbiegen.
Anzeichen : Das Ventil öffnet/schließt träge oder „klappert“ (ruckt) während des Betriebs; der Stellantrieb macht ein zischendes Geräusch (Luftleck).
Abhilfe : Prüfen Sie die Luftleitungen auf Undichtigkeiten, reinigen Sie den Regler und stellen Sie den Druck so ein, dass er den Spezifikationen des Ventils entspricht (zu finden auf dem Etikett des Stellantriebs).
2. Defekte Magnetventile oder Stellungsregler
Magnetventile (die den Luftstrom zum Stellantrieb steuern) können ausfallen, wenn ihre Anschlüsse durch Schmutz verstopft oder die elektrischen Verbindungen korrodieren. Stellungsregler (die die Ventilöffnung feinjustieren) können ihre Kalibrierung verlieren, was zu einem ungleichmäßigen Durchfluss führt.
Anzeichen : Das Ventil reagiert nicht auf Steuersignale; die Durchflussraten schwanken, selbst wenn die Sollwerte konstant sind.
Abhilfe : Magnetventile reinigen oder ersetzen; Positionierer mit einem Multimeter neu kalibrieren (oder einen Techniker rufen, wenn Sie sich unsicher sind).
Wie man Probleme mit der Membranklappe vermeidet: 3 vorbeugende Gewohnheiten
Am besten beugt man Problemen mit Membranventilen vor, indem man sie gar nicht erst entstehen lässt. So machen es die Profis:
1. Vierteljährliche Prüfung (Ja, vierteljährlich)
- Auf Undichtigkeiten, Korrosion oder Verklemmungen prüfen.
- Entfernen Sie das Zwerchfell und untersuchen Sie es auf Risse, Schwellungen oder Sprödigkeit.
- Reinigen Sie Ventilschäfte, Ventilsitze und Betätigungselemente, um Ablagerungen zu vermeiden.
2. Wählen Sie das passende Ventil für die jeweilige Aufgabe.
Eine Gummimembran in einer Chemikalienleitung verwenden? Oder ein kleines Ventil in einem Hochdrucksystem? Das ist riskant. Wählen Sie immer:
- PTFE-Membranen für korrosive Flüssigkeiten oder hohe Temperaturen.
- Hygienische Membranen (mit Silikon-/PTFE-Auskleidung) für die Lebensmittel-/Pharmaindustrie.
- Ventile, die für den Druck Ihres Systems ausgelegt sind (maximalen psi-Wert niemals überschreiten!).
3. Halten Sie Ersatzteile bereit.
Eine Schachtel mit Membranen, O-Ringen und Schrauben kostet 200–500 US-Dollar – spart Ihnen aber über 10.000 US-Dollar an Ausfallkosten, wenn ein Ventil mitten in der Nacht ausfällt. Halten Sie gängige Größen und Materialien für Ihre wichtigsten Ventile vorrätig.
Abschließender Gedanke: Membranventile können versagen – aber sie müssen Sie nicht im Stich lassen.
Membranventile sind robust, aber nicht unzerstörbar. Von verschlissenen Membranen bis hin zu korrodierten Ventilsitzen – die Probleme sind vorhersehbar, und die Lösungen ebenso. Indem Sie die Warnzeichen (Leckagen, Klemmen, ungewöhnliche Geräusche) erkennen und die Wartung im Blick behalten (vierteljährliche Kontrollen, Ersatzteile, richtige Materialauswahl), können Sie diese empfindlichen Ventile von einem Ärgernis in ein zuverlässiges Arbeitstier verwandeln.
Wenn Ihr Membranventil das nächste Mal Probleme macht, geraten Sie nicht in Panik – Sie diagnostizieren den Fehler, beheben ihn und nehmen die Produktion wieder auf. Denn in Ihrer Branche sind Ausfallzeiten keine Option.
