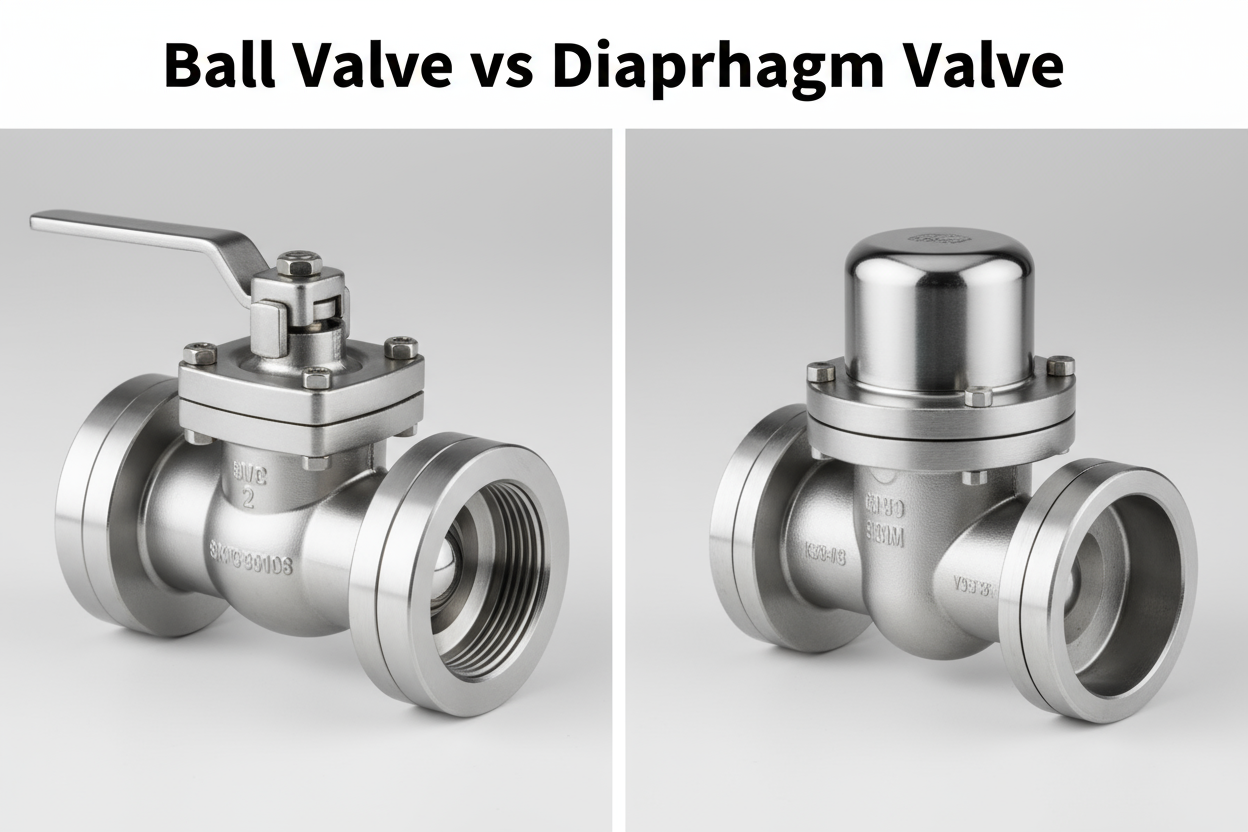

Worin besteht der Unterschied zwischen einem Kugelhahn und einem Membranventil?

Es ist Montagmorgen in Ihrem Chemiewerk, und die Produktionslinie steht still. Ein Kugelventil in der Säuretransferleitung ist – schon wieder – undicht. Sie stehen vor dem Verlust einer Charge Schwefelsäure im Wert von 20.000 Dollar und einer vierstündigen Verzögerung, um das Ventil auszutauschen. Im benachbarten Lebensmittelverarbeitungsbetrieb hingegen läuft das hygienische Membranventil seit drei Jahren einwandfrei – ohne jegliche Leckagen und mit minimalem Wartungsaufwand. Der Unterschied? Die Wahl des richtigen Ventils für den jeweiligen Einsatzzweck.

Kugel- und Membranventile sind beides bewährte Ventile zur Durchflussregelung, unterscheiden sich aber grundlegend in Design, Funktionalität und idealen Anwendungsbereichen. Wählt man das falsche Ventil, drohen Leckagen, Verunreinigungen oder vorzeitiger Ausfall. Wählt man das richtige, optimiert man die Betriebsabläufe, senkt Kosten und kann beruhigt schlafen.

Dieser Leitfaden bringt Klarheit ins Detail und konzentriert sich auf Ihre Bedürfnisse. Wir erläutern die entscheidenden Unterschiede im Design, die Leistungsfähigkeit in der Praxis, die Vor- und Nachteile sowie die optimalen Einsatzgebiete für Kugelhähne (z. B. robuste Edelstahl-Kugelhähne) und Membranventile (z. B. hygienische Membranventile oder automatisierte pneumatische Membranventile). Am Ende wissen Sie, welches Ventil Ihre Herausforderungen in der Durchflussregelung löst und einen reibungslosen, zuverlässigen Betrieb gewährleistet.

Auf einen Blick: Die wichtigsten Unterschiede zwischen Kugelventilen und Membranventilen

Bevor wir ins Detail gehen, hier eine kurze Vergleichstabelle, die die wichtigsten Punkte für Käufer hervorhebt:

Design im Detail: Wie sie funktionieren (und warum es wichtig ist)

Um zu verstehen, welches Ventil zu Ihrem Arbeitsablauf passt, müssen Sie zunächst wissen, wie es aufgebaut ist und wie es funktioniert.

Kugelhahn: Das industrielle Arbeitstier

Ein Kugelhahn ist denkbar einfach: Eine hohle Kugel mit einer Öffnung in der Mitte befindet sich im Inneren des Ventilkörpers. Im geöffneten Zustand ist die Öffnung mit dem Rohr ausgerichtet und lässt Flüssigkeit fließen. Dreht man den Griff um 90° (eine Vierteldrehung), dreht sich die Kugel und blockiert mit ihrer geschlossenen Seite den Durchfluss.

• Materialien : Die Gehäuse bestehen häufig aus Messing, PVC oder Edelstahl (aufgrund der Korrosionsbeständigkeit – daher das Edelstahl-Kugelventil , ein Standard in industriellen Umgebungen). Die Kugel ist typischerweise aus verchromtem Messing oder Edelstahl gefertigt, um hohem Druck standzuhalten.
• Betätigung : Manuell (Handrad), elektrisch oder pneumatisch. Industrielle Modelle (wie z. B. Edelstahl-Kugelhähne) verwenden häufig pneumatische Antriebe für eine schnelle, automatische Ein-/Ausschaltsteuerung.

Membranventil: Der Hygiene- und Korrosionsschutzspezialist

Ein Membranventil funktioniert anders: Anstelle einer Kugel verwendet es eine flexible Membran (aus Gummi, PTFE oder EPDM), die über einem Überlauf (einer kleinen Erhebung im Ventilkörper) angebracht ist. Im geschlossenen Zustand drückt die Membran fest gegen den Überlauf und dichtet so ab. Im geöffneten Zustand hebt Druckluft (bei einem pneumatischen Membranventil ) oder ein Handhebel die Membran an und lässt so das Medium durch.

• Materialien : Die Gehäuse reichen von Kunststoff (PVC) bis Edelstahl. Für die Lebensmittel-, Pharma- oder Biotechnologiebranche sind hygienische Membranventile mit polierten Edelstahlgehäusen (Ra < 0,8 μm) und FDA-zugelassenen Membranen (Silikon oder EPDM) ausgestattet, um Kontaminationen zu vermeiden.
• Betätigung : Manuell (Handrad) oder pneumatisch ( pneumatisches Membranventil für automatisierte Systeme, üblich in der Wasseraufbereitung oder in der Großindustrie).

Anwendungsbeispiele aus der Praxis: Wann welches Ventil wählen?

Der größte Fehler, den Käufer begehen, ist die Annahme, dass „jedes Ventil geeignet ist“. Kugelventile und Membranventile zeichnen sich jedoch in ganz unterschiedlichen Anwendungsbereichen aus.

Wann verwendet man ein Kugelventil?

Kugelventile sind die erste Wahl für Anwendungen mit hohem Druck, hohem Durchfluss oder begrenztem Budget, bei denen Hygiene nicht entscheidend ist:

• Öl- und Gaspipelines : Edelstahl-Kugelhähne halten hohem Druck (bis zu 10.000 psi) stand und sind beständig gegen Korrosion durch Rohöl.
• Kommunale Wassersysteme : Kostengünstig, langlebig und einfach zu bedienen – ideal für die Steuerung großer Wassermengen.
• HVAC-Systeme : Dank der Vierteldrehung lassen sie sich schnell öffnen und schließen und eignen sich perfekt zur Regulierung des Warm- und Kaltwasserdurchflusses.

Beispiel : Eine Raffinerie verwendet ein 3-Zoll-Kugelventil aus Edelstahl, um während Wartungsarbeiten einen Rohrleitungsabschnitt abzusperren. Seine robuste Konstruktion hält einem Druck von 2.000 psi und den korrosiven Eigenschaften von Rohöl stand, und der Vierteldrehgriff ermöglicht es den Arbeitern, das Ventil im Notfall innerhalb von Sekunden zu schließen.

Wann verwendet man ein Membranventil?

Membranventile spielen ihre Stärken dort aus, wo Hygiene, Korrosionsbeständigkeit oder eine schonende Durchflussregelung unerlässlich sind:

• Lebensmittel & Getränke : Hygienische Membranventile mit glatten Innenflächen und Membranen in FDA-Qualität verhindern die Ansammlung von Bakterien in Milch-, Bier- oder Soßenleitungen.
• Pharmazeutika : Die hermetische Versiegelung (keine Flüssigkeit gelangt in den Bereich der mechanischen Teile) gewährleistet, dass sterile Wirkstoffe und Impfstoffe die FDA-Audits bestehen.
• Chemische Verarbeitung : PTFE-Membranen sind beständig gegen Säuren, Laugen und Lösungsmittel und eignen sich daher ideal zum Dosieren von Chlor oder Schwefelsäure.
• Viskose Flüssigkeiten : Dickflüssige Medien wie Honig, Zahnpasta oder Schlamm fließen reibungslos, ohne zu verstopfen (keine Klumpen, die Feststoffe zurückhalten).

Beispiel : In einer Tomatensoßenfabrik wird ein hygienisches Membranventil zum Umfüllen von dickflüssigem Püree verwendet. Dank seiner spaltfreien Konstruktion werden keine Kerne oder Fruchtfleischreste eingeschlossen, und es lässt sich mit CIP-Systemen (Clean-in-Place) problemlos zwischen den Chargen reinigen – eine Demontage ist nicht erforderlich.

Vor- und Nachteile: Die harte Wahrheit für Käufer

Kein Ventil ist perfekt. Hier ist ein Vergleich von Kugel- und Membranventilen anhand der wichtigsten Kriterien:

Vor- und Nachteile von Kugelhähnen

Vorteile :

• Günstig im Anschaffungspreis : Budgetfreundlich für einfache Anwendungen (ab 50 $ für kleine Messingmodelle).
• Hoher Durchfluss : Die Vollbohrungskonstruktion (Kugelloch entspricht dem Rohrdurchmesser) minimiert den Druckverlust und ist ideal für den schnellen Transport großer Mengen.
• Dauerhaft bei hohem Druck : Hält Drücken bis zu 10.000 psi stand (Edelstahlmodelle) und übertrifft damit die meisten Membranventile.

Nachteile :

• Hygienerisiken : In Spalten um Kugel, Stiel und Gewinde sammelt sich Flüssigkeit, wodurch sie für Lebensmittel/Pharmazeutika ungeeignet sind (Bakterien lieben diese Stellen).
• Nicht geeignet für zähflüssige Medien : Dickflüssige Medien (wie Erdnussbutter) können sich in der Kugelöffnung festsetzen und zu Verstopfungen oder ungleichmäßigem Durchfluss führen.
• Anfällig für Korrosion : Kugel und Spindel können in sauren Umgebungen korrodieren, was mit der Zeit zu Leckagen führen kann.

Vor- und Nachteile von Membranventilen

Vorteile :

• Hygienisch durch Design : Hygienische Membranventile haben keine Spalten und erfüllen somit die Anforderungen der Normen 3-A/EHEDG – ein entscheidender Faktor für FDA-regulierte Branchen.
• Korrosionsbeständig : PTFE-Membranen und Edelstahlgehäuse widerstehen aggressiven Chemikalien, die Kugelventile angreifen.
• Geringer Wartungsaufwand : Lediglich die Membran muss ausgetauscht werden (alle 1–2 Jahre), was mit einfachem Werkzeug in 10 Minuten erledigt ist. Ein kompletter Ventiltausch ist nicht erforderlich.
• Schonend zu viskosen Flüssigkeiten : Der gleichmäßige Fließweg verhindert Scherkräfte und Verstopfungen und erhält so die Produkttextur (z. B. Joghurt, Farbe).

Nachteile :

• Höhere Anschaffungskosten : Hygienische oder pneumatische Membranventile sind ab 200 US-Dollar erhältlich (gegenüber 50 US-Dollar für ein einfaches Kugelventil).
• Niedrigere Druckfestigkeit : Die meisten sind für Drücke bis zu 150 psi ausgelegt (ausreichend für Lebensmittel/Pharma, aber nicht für Hochdruckleitungen).
• Begrenzter Größenbereich : Maximal 8 Zoll (Kugelhähne sind für den industriellen Einsatz bis zu 48 Zoll erhältlich).

Wie man die richtige Wahl trifft: Ein Entscheidungsbaum für Käufer

Immer noch unsicher? Stellen Sie sich diese Fragen, um die Auswahl einzugrenzen:

1. Ist Hygiene von entscheidender Bedeutung?

• Ja (Lebensmittel, Pharma, Biotechnologie) : Wählen Sie ein hygienisches Membranventil (spaltfrei, FDA-zugelassen).
• Nein (Öl, Wasser, Heizung/Klima) : Kugelhahn (billiger, höherer Durchfluss).

2. Um welche Flüssigkeit handelt es sich?

• Korrosiv (Säuren, Lösungsmittel) : Membranventil mit PTFE-Membran.
• Viskose Medien (Suspensionen, Pasten) : Membranventil (ohne Kugel zum Auffangen von Feststoffen).
• Hochdruck (über 1.000 psi) : Kugelhahn aus Edelstahl.

3. Wie hoch ist Ihr Wartungsbudget?

• Niedrig (keine Zeit für Reparaturen) : Membranventil (Membran innerhalb weniger Minuten austauschen).
• Flexibel : Kugelhahn (in der Anschaffung günstiger, aber Dichtungswechsel müssen jährlich eingeplant werden).

4. Benötigen Sie Automatisierung?

• Ja (Fernsteuerung) : Pneumatisches Membranventil (sanfte Betätigung für die Dosierung) oder elektrisches Kugelventil (schnelles Ein-/Ausschalten für hohe Durchflussmengen).

Endgültiges Urteil: Es kommt ganz auf Ihre Bewerbung an.

Letztendlich hängt das „bessere“ Ventil von Ihren Bedürfnissen ab:

• Wählen Sie ein Kugelventil, wenn Sie hohen Druck, hohen Durchfluss oder eine kostengünstige Option für nicht-hygienische industrielle Anwendungen (z. B. Ölleitungen, Wassersysteme) benötigen.
• Wählen Sie ein Membranventil, wenn Sie Hygiene (Lebensmittel/Pharma), Korrosionsbeständigkeit (Chemikalien) oder einen schonenden Durchfluss für viskose Flüssigkeiten (Sirupe, Suspensionen) benötigen.

Denken Sie daran: Das billigste Ventil kann Sie später Tausende von Euro durch Leckagen, Rückrufaktionen oder Ausfallzeiten kosten. Investieren Sie in das richtige Werkzeug für Ihre Bedürfnisse, und Ihre Betriebsabläufe werden reibungsloser, sicherer und profitabler.
