Wenn Sie schon einmal an Sanitär-, Industrie- oder Hydrauliksystemen gearbeitet haben, sind Sie wahrscheinlich schon einmal auf ein 1/2-NPT-Fitting gestoßen – eines der gängigsten Gewindeteile im nordamerikanischen Rohrleitungsbau. Die Abkürzung steht für „1/2 Zoll National Pipe Tapered“ und dient zur dichten Abdichtung von Nieder- bis Hochdrucksystemen, von Hauswasserleitungen bis hin zu Fabrikmaschinen. Wir erklären, was es ist, wie es funktioniert und warum es für unzählige Anwendungen unverzichtbar ist.
Was ist ein 1/2 NPT-Anschluss?
Ein 1/2-NPT-Fitting ist ein Gewinderohrteil mit einem Nenndurchmesser von 1/2 Zoll gemäß NPT-Standard (National Pipe Tapered). Seine Hauptmerkmale:
- Konische Gewinde : Die Gewinde verlaufen in einem Winkel von 1,78° und werden beim Festziehen der Armatur komprimiert, um Lecks abzudichten.
- Größenhinweis : „1/2 Zoll“ bezieht sich auf die Nennrohrgröße (NPS), nicht auf den tatsächlichen Gewindedurchmesser. Ein 1/2 NPT-Außengewinde hat einen Außengewindedurchmesser von ~0,84 Zoll.
- Dichtungsmethode : Basiert auf Gewindekompression + Dichtungsmittel (Klebeband oder Paste), um das Entweichen von Flüssigkeit/Gas zu verhindern.
Hauptzweck: Warum 1/2 NPT-Anschlüsse wichtig sind
Im einfachsten Fall löst ein 1/2-NPT-Anschluss ein kritisches Problem: die sichere Verbindung von Rohren . Egal, ob Sie:
- Reparieren eines undichten Küchenhahns (Hausinstallation).
- Montage des CIP-Systems (Clean-In-Place) einer Brauerei (Hygieneanwendungen).
- Installation einer Hydraulikleitung an einem Traktor (industrieller Einsatz).
…diese Armatur gewährleistet eine dichte, dauerhafte Verbindung, die Druck, Vibrationen und Temperaturschwankungen standhält.
Gängige Anwendungen von 1/2 NPT-Anschlüssen
1/2 NPT ist vielseitig und daher ein fester Bestandteil in:
1. Sanitärinstallationen für Privat- und Gewerbekunden
- Wasserleitungen (z. B. Anschluss eines Warmwasserbereiters an Rohre).
- Gasleitungen (Erdgasöfen, Kamine).
- Entwässerungssysteme (Kondensatleitungen für Klimaanlagen).
2. Industrie & Fertigung
- Hydrauliksysteme (kleine Maschinen wie Holzspalter).
- Chemische Verarbeitung (Übertragung von Säuren oder Lösungsmitteln über Edelstahlarmaturen).
- Druckluftleitungen (Druckluftwerkzeuge in Werkstätten).
3. Hygiene- und Lebensmittelqualitätseinstellungen

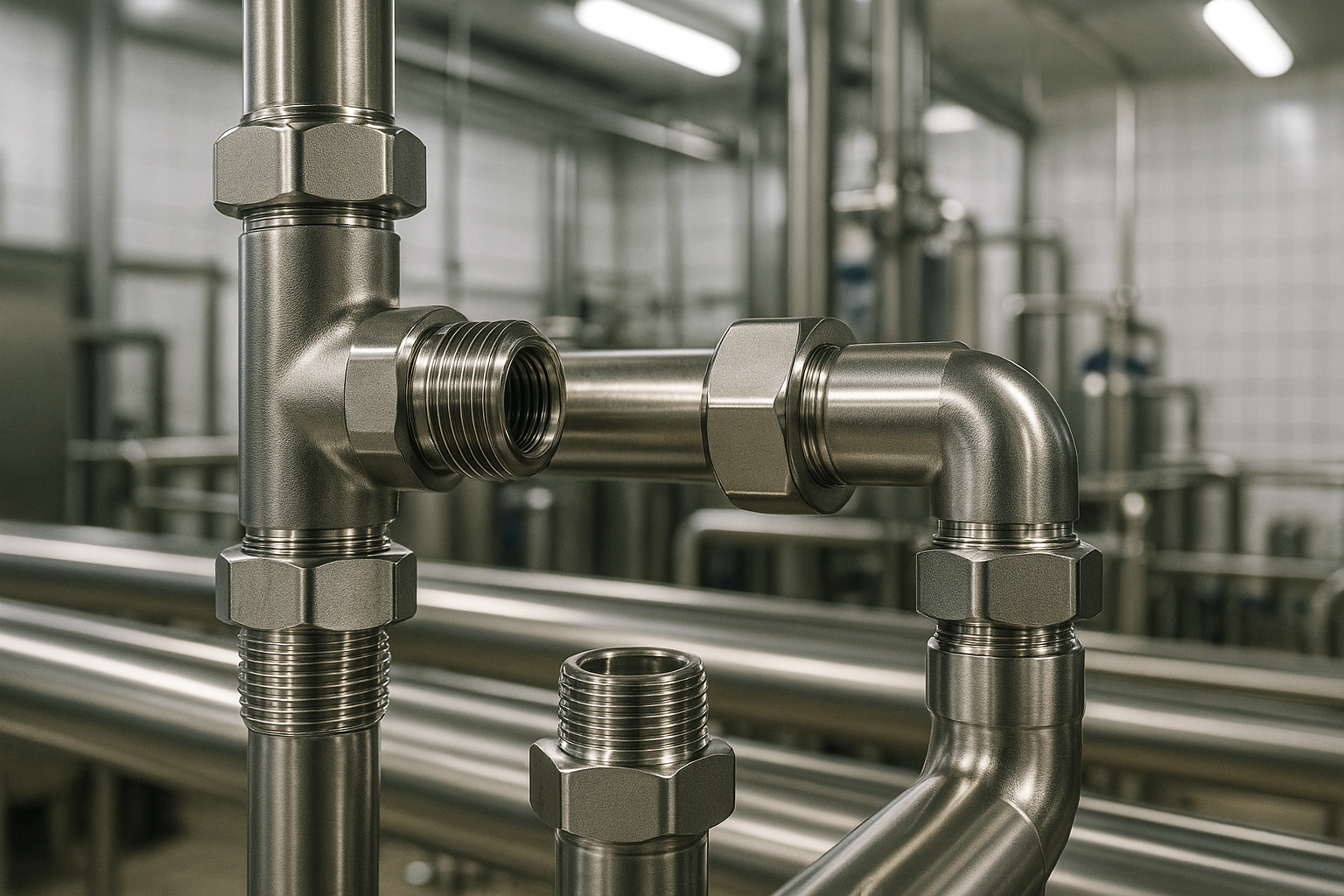

In Brauereien, Molkereien oder pharmazeutischen Laboren sind 1/2-NPT-Anschlüsse aus Edelstahl von entscheidender Bedeutung. Ihre glatten, korrosionsbeständigen Oberflächen (Edelstahl 304 oder 316) verhindern Bakterienbildung und erfüllen die Hygienestandards FDA und 3A.
Materialien: Welchen 1/2 NPT-Anschluss soll ich wählen?
Das richtige Material hängt von Ihrem Flüssigkeitstyp und Ihrer Umgebung ab:
| Material | Am besten für | Hauptvorteil |
|---|---|---|
| Messing | Sanitärinstallationen im Wohnbereich (Wasser, Luft) | Preiswert, leicht zu bearbeiten, korrosionsbeständig für den chemiefreien Einsatz. |
| Edelstahl (304/316) | Sanitärsysteme (Lebensmittel, Pharma), Salzwasser, Chemikalien | Beständig gegen Rost und Korrosion; ideal für Clean-in-Place-Prozesse (CIP). |
| Kohlenstoffstahl | Hochdruck-Industrieleitungen (Öl, Gas) | Robust, langlebig, kostengünstig für den harten Einsatz. |
Arten von 1/2 NPT-Anschlüssen: Formen für jeden Bedarf
1/2 NPT-Anschlüsse sind in verschiedenen Formen erhältlich, die auf die jeweilige Rohrführung abgestimmt sind. Hier sind die nützlichsten:
- Kupplung : Verbindet zwei 1/2-Zoll-Rohre Ende an Ende (z. B. Verlängerung einer Wasserleitung).
- Winkelstück (90°/45°) : Ändert die Rohrrichtung um Ecken herum (z. B. Rohrleitungen unter der Spüle).
- T-Stück : Teilt den Durchfluss in zwei Zweige auf (z. B. Aufteilung einer Hauptwasserleitung zu einem Wasserhahn und einer Spülmaschine).
- Reduzierstück : Verbindet ein 1/2-Zoll-Rohr mit einem kleineren Rohr (z. B. 1/2 NPT mit 3/8 NPT für eine Armatur).
- Stopfen/Kappe : Verschließt nicht verwendete Rohrenden (z. B. zum Verschließen einer Abflussleitung während Reparaturen).
Installationstipps für 1/2 NPT-Anschlüsse
- Gewinde vorbereiten : Entfernen Sie Schmutz und tragen Sie PTFE-Band (im Uhrzeigersinn) oder Gewindedichtmittel auf die Außengewinde auf – dies verhindert Lecks, insbesondere bei Gasen.
- Richtig festziehen : Von Hand festziehen, bis es fest sitzt, dann 1–2 Schraubenschlüsselumdrehungen hinzufügen. Zu festes Anziehen kann Messing- oder Kunststoffbeschläge beschädigen.
- Kompatibilität prüfen : Stellen Sie sicher, dass beide Anschlüsse NPT (nicht BSP oder JIC) sind. Nicht übereinstimmende Gewinde führen zu Undichtigkeiten!
Abschließende Gedanken
Ein 1/2-NPT-Fitting ist der heimliche Held zuverlässiger Rohrverbindungen und vereint Einfachheit, Robustheit und Vielseitigkeit. Ob Hausbesitzer, der einen Wasserhahn repariert, oder Betriebsleiter, der Sanitärleitungen installiert – die Wahl des richtigen Materials (z. B. Edelstahl aus hygienischen Gründen) und der richtigen Form gewährleistet leckagefreie Leistung. Entscheiden Sie sich für die meisten Projekte für zertifizierte Fittings – sie erfüllen Industriestandards und ersparen Ihnen kostspielige Nacharbeiten.
