Einwegventilsymbol

One Way Valve Symbol

In der Technik, im Sanitärbereich und im Industriedesign kann ein einzelnes Symbol wichtige Informationen über die Funktionsweise eines Systems vermitteln. Bei der Steuerung des Flüssigkeitsflusses sind nur wenige Symbole so wichtig wie das Einwegventil-Symbol – das universelle Symbol für Rückschlagventile (auch Einwegventile genannt). Diese einfache, aber aussagekräftige Grafik zeigt Ingenieuren, Technikern und Designern, dass Flüssigkeit nur in eine Richtung fließen kann. So wird ein Rückfluss verhindert, der Geräte beschädigen, Systeme verunreinigen oder Unfälle verursachen könnte. In diesem Leitfaden erklären wir die Bedeutung des Einwegventil-Symbols, seine wichtigsten Komponenten und wie man verschiedene Rückschlagventiltypen anhand ihrer Symbole erkennt.

Was ist ein Einwegventil (Rückschlagventil)?

Bevor wir uns mit den Symbolen befassen, wollen wir das Gerät selbst erklären: Ein Einwegventil (oder Rückschlagventil ) ist ein mechanisches Gerät, das den Durchfluss von Flüssigkeiten oder Gasen nur in eine Richtung zulässt. Es schließt automatisch, um den Rückfluss zu verhindern und so Pumpen, Rohre und empfindliche Geräte vor Schäden zu schützen. Gängige Beispiele sind das Ventil in einer Schmutzwasserpumpe (verhindert den Rückfluss von Wasser in den Keller) oder in der Kraftstoffleitung eines Autos (verhindert den Rückfluss von Kraftstoff in den Tank).

Das Einwegventil-Symbol: Grundlegender Aufbau und Bedeutung

Das Einwegventilsymbol ist ein standardisiertes Symbol, das in technischen Zeichnungen (wie P&IDs oder Rohrleitungs- und Instrumentierungsdiagrammen) zur Darstellung von Rückschlagventilen verwendet wird. Zwar gibt es branchenübergreifend leichte Abweichungen, das Grunddesign ist jedoch einheitlich:

Schlüsselelemente des Symbols:

  • Pfeil : Ein dicker Pfeil zeigt die zulässige Durchflussrichtung an. Dies ist der kritischste Teil – kein Pfeil bedeutet keine Durchflussrichtung und somit kein Rückschlagventil.
  • Ventilkörper : Eine einfache Form (oft ein Rechteck, Kreis oder eine Raute) stellt das Ventilgehäuse dar.
  • Dichtungsmechanismus : Einige Symbole enthalten eine kleine Linie oder Kurve im Inneren des Körpers, die die „Klappe“, „Kugel“ oder „Scheibe“ darstellt, die sich schließt, um den Rückfluss zu blockieren.

Beispiel : In einem einfachen Rohrleitungsdiagramm sieht das Symbol eines Einwegventils wie ein Rechteck mit einem hindurchzeigenden Pfeil aus, was sofort signalisiert, dass nur in diese Richtung fließen soll.

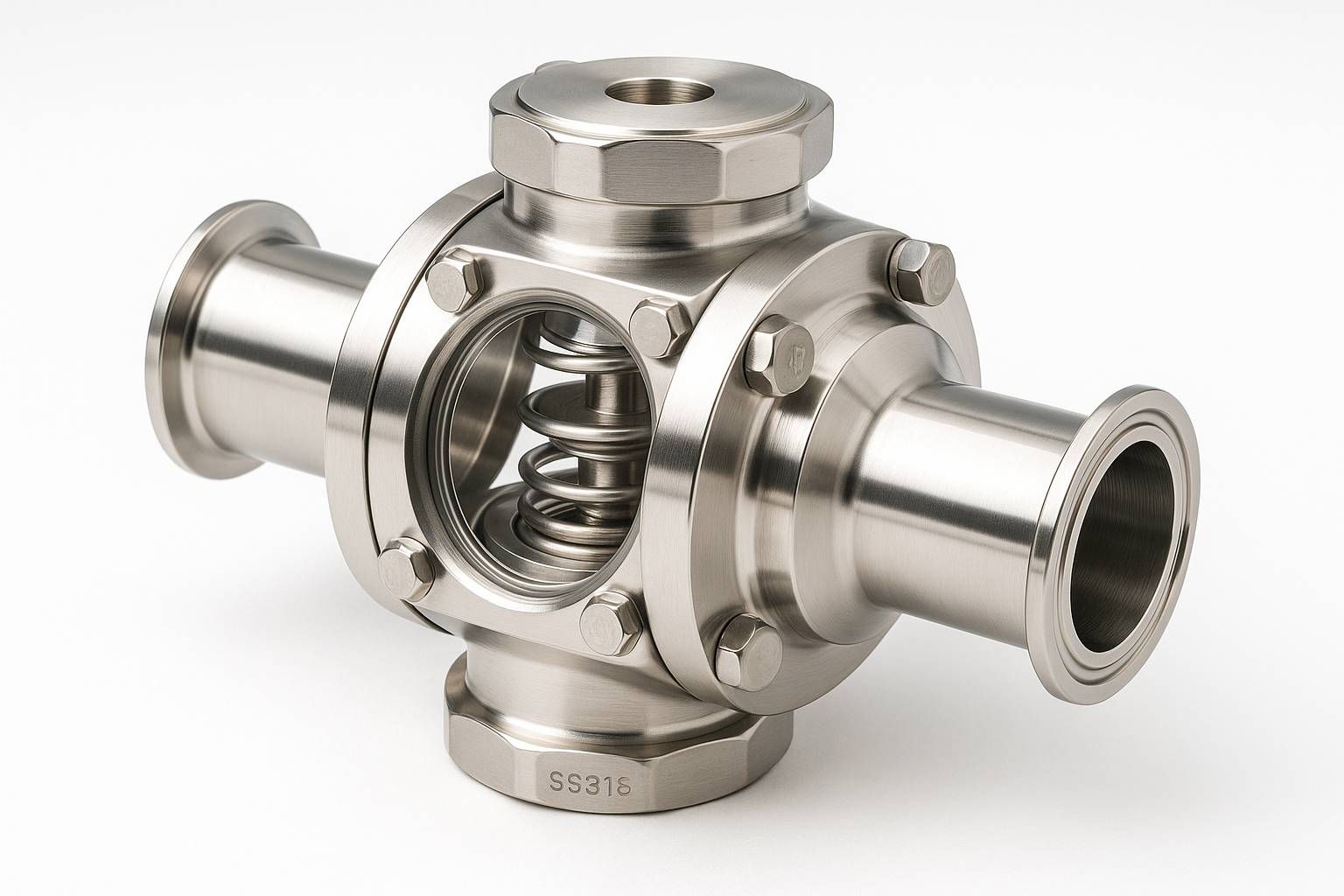

EAGLE™ 3A Klemmrückschlagventil – Sanitärarmaturen

Gängige Arten von Rückschlagventilsymbolen

Nicht alle Einwegventile funktionieren gleich, und ihre Symbole spiegeln diese Konstruktionsunterschiede wider. Hier sind die gängigsten Rückschlagventiltypen und ihre Symbole:

1. Symbol für Rückschlagventil

Das Rückschlagventil verwendet eine schwenkbare „Klappe“, die sich bei Vorwärtsströmung öffnet und bei Rückwärtsströmung schließt. Sein Symbol zeigt:

  • Ein rechteckiger oder runder Körper.
  • Eine gebogene Linie im Inneren (stellt die Schwingklappe dar).
  • Ein Pfeil, der die Fließrichtung anzeigt.

Am besten geeignet für : Niederdrucksysteme wie Wasserleitungen oder Heizungs-, Lüftungs- und Klimasysteme, bei denen eine minimale Durchflussbeschränkung entscheidend ist.

2. Symbol des Hubrückschlagventils

Rückschlagventile haben einen Kolben oder eine Scheibe, die sich nach oben „hebt“, um den Durchfluss zu ermöglichen, und sich schließt, um den Rückfluss zu verhindern. Ihr Symbol umfasst:

  • Ein zylindrischer oder rechteckiger Körper.
  • Eine gerade horizontale Linie im Inneren (die Auftriebsscheibe).
  • Klarer Pfeil für die Durchflussrichtung.

Am besten geeignet für : Hochdrucksysteme (z. B. Ölpipelines), bei denen eine dichte Abdichtung entscheidend ist.

3. Kugelrückschlagventil-Symbol

Kugelrückschlagventile verwenden eine kleine Kugel, die rollt, um den Rückfluss zu blockieren. Ihr Symbol ist einfach:

  • Ein kreisförmiger Körper (stellt den Ball dar).
  • Ein Pfeil durch die Mitte.

Am besten geeignet für : Anwendungen mit geringem Durchfluss oder geringer Viskosität wie Kraftstoffleitungen oder kleine Sanitärarmaturen.

4. Symbol für federbelastetes Rückschlagventil

Federbelastete Rückschlagventile halten das Ventil mithilfe einer Feder geschlossen, bis der Vorwärtsdruck überwunden ist. Ihr Symbol enthält ein kleines Federsymbol:

  • Ein rechteckiger Körper.
  • Eine Linie mit einem Zickzack (der Feder) darin.
  • Flusspfeil.

Am besten geeignet für : Vertikale Rohrleitungen oder Systeme mit häufigen Strömungsumkehrungen (z. B. hydraulische Maschinen).

Warum Einwegventilsymbole wichtig sind

In technischen Zeichnungen (P&IDs, Hydraulikschemata oder Sanitärplänen) sind Symbole die „Sprache“, die Ingenieure zur Kommunikation verwenden. Das Symbol für ein Einwegventil ist aus folgenden Gründen von entscheidender Bedeutung:

  • Verhindert Fehlinterpretationen : Stellt sicher, dass jeder die Durchflussrichtung auf einen Blick versteht, und vermeidet Installationsfehler (z. B. die verkehrte Installation eines Rückschlagventils).
  • Spart Zeit : Ermöglicht die schnelle Identifizierung von Rückschlagventilen in komplexen Systemen und beschleunigt so Wartungs- oder Reparaturarbeiten.
  • Gewährleistet Sicherheit : In Systemen wie Gasleitungen oder chemischen Prozessen kann ein falsches Lesen des Symbols zu Rückfluss, Lecks oder Explosionen führen.

Einwegventilsymbole in realen Anwendungen

Sanitär- und Wohnsysteme

In Hausinstallationsdiagrammen ist das Einwegventilsymbol häufig in der Nähe von Warmwasserbereitern oder Sumpfpumpen zu sehen. Es zeigt an, wo der Rückfluss aus der Hauptleitung blockiert ist, um eine Verunreinigung zu verhindern.

Industrie & Fertigung

In Fabrik-P&IDs erscheinen Rückschlagventilsymbole in hydraulischen und pneumatischen Systemen, die Pumpen und Motoren vor Schäden durch plötzliche Druckumkehrungen schützen.

Öl und Gas

In Rohrleitungsschemata sind Rückschlagventilsymbole in Rohölleitungen üblich. Sie stellen sicher, dass der Fluss nur in Richtung der Raffinerien und nicht zurück in die Bohrlöcher fließt.

Internationale Standards für Einwegventilsymbole

Obwohl die Symbole je nach Region leicht variieren können, folgen die meisten globalen Standards:

  • ISO 1219 : Die Richtlinien der Internationalen Organisation für Normung für Fluidtechniksymbole, einschließlich Rückschlagventilen.
  • ASME Y14.35 : Wird in den USA für technische Zeichnungen verwendet, mit klaren Symbolen für verschiedene Rückschlagventiltypen.

Die Vertrautheit mit diesen Standards gewährleistet Konsistenz, unabhängig davon, ob Sie ein Diagramm in Berlin, Houston oder Tokio lesen.

Abschließende Gedanken

Das Symbol für Rückschlagventile ist mehr als nur eine Zeichnung – es ist ein wichtiges Werkzeug, das Systeme sicher, effizient und leicht verständlich macht. Ob Sie als Student das Lesen von P&IDs lernen, als Klempner eine Sumpfpumpe installieren oder als Ingenieur ein Hydrauliksystem entwerfen – das schnelle Erkennen von Rückschlagventilsymbolen spart Zeit und vermeidet Fehler. Wenn Sie das nächste Mal diesen einfachen Pfeil und Körper in einem Diagramm sehen, wissen Sie genau, was er bedeutet: Fließen Sie nur in eine Richtung und schützen Sie alles nachgeschaltete System.
