Si alguna vez has cerrado una manguera de jardín y has notado que el agua no sale a borbotones, o te has preguntado cómo una cafetera evita que el agua caliente inunde el depósito, seguramente has visto una válvula de retención o antirretorno funcionando. También llamada válvula de retención o válvula antirretorno , este discreto dispositivo es el guardián silencioso de los sistemas de fluidos, asegurando que los líquidos y gases fluyan en una sola dirección. Pero, ¿qué es exactamente, cómo funciona y cuándo necesitas una opción especializada como una válvula de retención o antirretorno sanitaria de acero inoxidable 316L ? Profundicemos en el tema: desde lo básico hasta las aplicaciones prácticas.

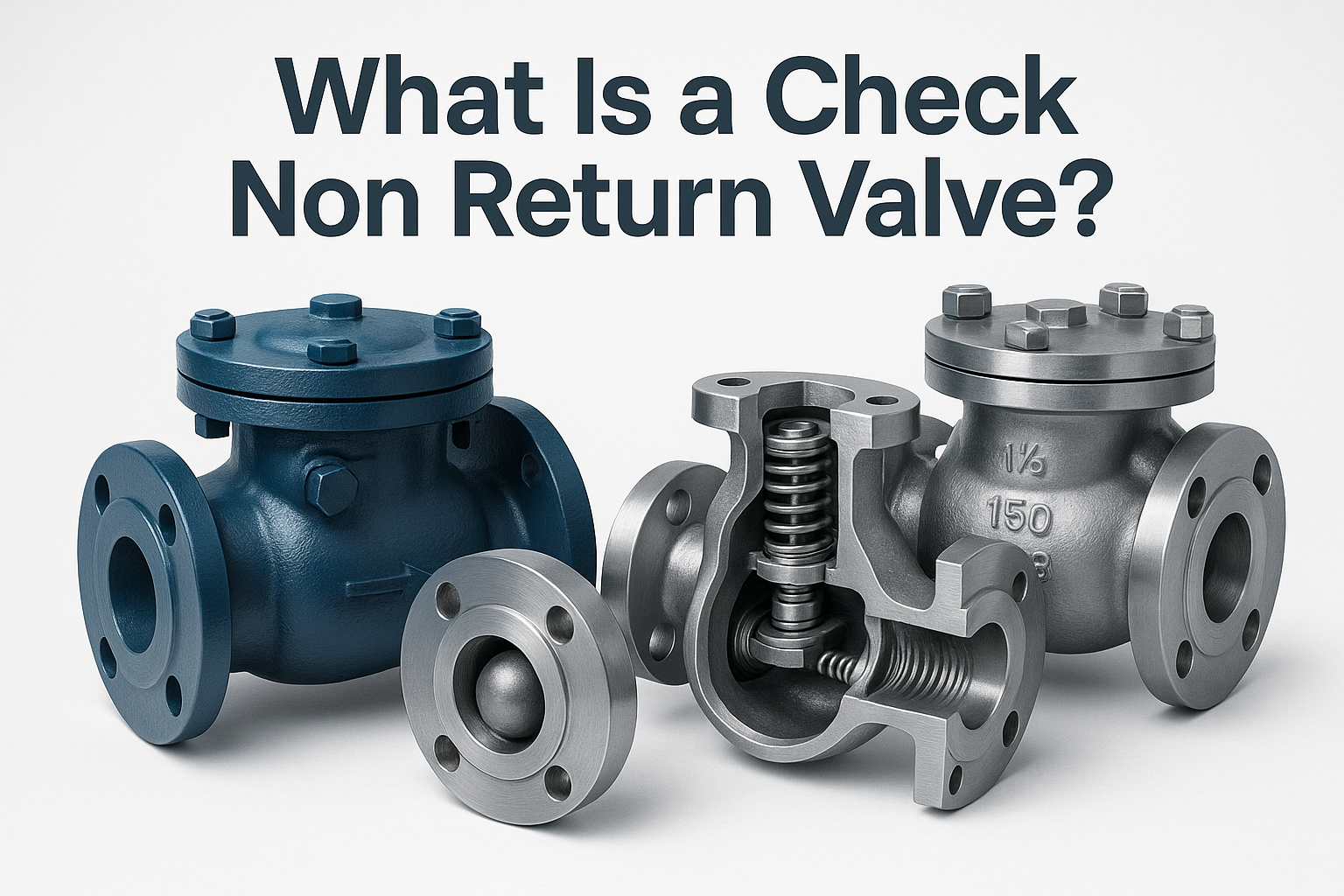

¿Qué es una válvula de retención y antirretorno?
En su forma más simple, una válvula de retención es una compuerta de fluido unidireccional. Permite el flujo libremente en dirección de avance, pero se cierra de golpe si intenta invertir el flujo, creando un sello hermético. Imagínese una puerta de pasillo con una barra de empuje: al caminar hacia adelante, se abre; al caminar hacia atrás, permanece cerrada.
Esta acción unidireccional es fundamental para la protección de los sistemas. Sin ella, el flujo inverso podría dañar las bombas, contaminar el agua limpia con aguas residuales o incluso provocar que la maquinaria gire en sentido inverso y se rompa. Por ejemplo, en la tubería de agua de una vivienda, una válvula de retención impide que el agua de la ciudad fluya de vuelta a la red principal cuando la bomba de la casa se apaga.
¿Cómo funciona una válvula antirretorno?
La magia reside en su diseño automático. La mayoría de las válvulas de retención utilizan un elemento de cierre móvil (un disco, una aleta o una bola) que responde a la dirección del flujo.
- Flujo directo : El fluido empuja el elemento de cierre para abrirlo, creando un paso libre. Algunas válvulas utilizan un resorte ligero para facilitar la apertura del elemento con una presión mínima; otras dependen de la gravedad (como el disco articulado de una válvula de retención de clapeta, que se mantiene abierto cuando el flujo lo empuja).
- Flujo inverso : En el momento en que el flujo disminuye o se invierte, el elemento de cierre se cierra bruscamente, bloqueando el paso. Las juntas de goma o los asientos mecanizados con precisión garantizan un sellado hermético, incluso a alta presión.
Ejemplo : una pequeña válvula de retención con resorte en una bomba de bicicleta evita que el aire vuelva a salir después de empujar la manija: ¡ya no es necesario volver a bombear el mismo aire!
Tipos comunes de válvulas de retención y antirretorno
Las válvulas de retención vienen en formas y tamaños que se adaptan a cualquier fluido, presión y diámetro de tubería. A continuación, se presentan las más utilizadas, con ejemplos reales para concretarlas:
1. Válvula de retención oscilante
La válvula de retención de clapeta, la más usada entre las válvulas de retención, cuenta con un disco articulado que se abre con el flujo hacia adelante y se cierra por gravedad cuando el flujo se detiene. Es asequible, requiere poco mantenimiento e ideal para tuberías de gran diámetro (de 5 a 60 cm) con flujo constante.
- Ideal para : Plantas de tratamiento de agua, sistemas de riego o tuberías industriales. Una válvula de retención de 2 pulgadas en una línea de agua municipal evita el reflujo cuando se apaga la bomba principal, impidiendo que el agua sucia entre en los depósitos limpios.
2. Válvula de retención de elevación
Las válvulas de retención de elevación utilizan un disco que se desliza hacia arriba y hacia abajo en una guía, abriéndose cuando el flujo lo empuja hacia arriba y cerrándose cuando el flujo se invierte. Son más precisas que las válvulas de clapeta, lo que las convierte en la mejor opción para sistemas de alta presión, como líneas de vapor o oleoductos.
- Ideal para : Centrales eléctricas, refinerías o sistemas hidráulicos. Una válvula de retención de elevación de 1 pulgada en la prensa hidráulica de una fábrica garantiza que el aceite no refluya hacia la bomba, lo que previene daños costosos.
3. Válvula de retención con resorte
Las válvulas de retención accionadas por resorte utilizan un resorte para mantener el elemento de cierre cerrado hasta que el flujo hacia adelante supera la presión del resorte. Cierran más rápido que las válvulas de gravedad, lo que las hace ideales para tuberías verticales o sistemas con cambios repentinos de flujo (como líneas de aire comprimido).
- Ideal para : Sillones dentales, pulverizadores de pintura o tuberías de diámetro pequeño (de 0,63 a 5 cm). Una válvula de retención con resorte de 1,27 cm en una herramienta neumática evita que el aire se filtre hacia la manguera, evitando así pérdidas de presión durante el uso.
4. Válvula de retención sanitaria de acero inoxidable 316L
Para industrias donde la limpieza es fundamental (cervecerías, plantas lácteas o laboratorios farmacéuticos), una válvula antirretorno sanitaria es indispensable. Y cuando la higiene y la resistencia a la corrosión son cruciales, el acero inoxidable 316L es la mejor opción.
- ¿Por qué acero inoxidable 316L? A diferencia del acero inoxidable 304 estándar, el 316L contiene molibdeno, lo que lo hace prácticamente inmune a los ácidos (jugo de cítricos), el agua salada y los limpiadores agresivos como el ácido peracético utilizado en los ciclos CIP (limpieza in situ) de las cervecerías. Su superficie lisa y electropulida (Ra ≤ 0,8 μm) no deja resquicios donde puedan ocultarse las bacterias, cumpliendo con los estrictos estándares 3A y de la FDA.
- Uso en el mundo real : una válvula de retención sanitaria 316L de 2 pulgadas en la línea de mosto de una cervecería artesanal garantiza que no haya reflujos de granos gastados hacia el sistema de filtración limpio, manteniendo los lotes puros y compatibles.
Dónde brillan las válvulas antirretorno
Las válvulas de retención se encuentran en todas partes donde fluyen fluidos, pero estas industrias dependen más de ellas:
- Plomería : debajo de fregaderos, calentadores de agua y bombas de sumidero para evitar reflujo.
- Industrial : Fábricas, refinerías y plantas de energía para proteger bombas y maquinaria.
- Sanitario : alimentos, bebidas y productos farmacéuticos, donde un solo flujo inverso podría contaminar lotes o provocar retiradas costosas de productos.
- Marino : motores de embarcaciones y bombas de achique, donde la corrosión del agua salada hace que las válvulas de retención de acero inoxidable 316L sean imprescindibles.
Reflexiones finales
Una válvula antirretorno puede no ser noticia, pero es fundamental para sistemas de fluidos seguros y eficientes. Desde evitar inundaciones en la manguera del jardín hasta garantizar la pureza de la cerveza de una cervecería, su acción unidireccional es indispensable. Y cuando la higiene y la durabilidad son cruciales, como en la industria alimentaria o farmacéutica, una válvula antirretorno sanitaria de acero inoxidable 316L no solo es una mejora, sino una garantía de calidad y cumplimiento normativo.
