Cuando se trata de construir sistemas de tuberías duraderos y resistentes a la corrosión, ya sea para su hogar, una cervecería o una planta química , los conectores de tubería de acero inoxidable (SS ) son los héroes desconocidos. Estos accesorios unen tuberías de acero inoxidable, garantizando un flujo sin fugas y un rendimiento duradero. Pero con tantos tipos disponibles, elegir el adecuado puede resultar abrumador. A continuación, desglosaremos los tipos de conectores de tubería de acero inoxidable más comunes, sus ventajas y para qué escenarios son más adecuados, desde plomería doméstica hasta grandes empresas industriales.
¿Qué son los conectores de tubería de acero inoxidable?
Primero, un breve resumen: Los conectores de tubería de acero inoxidable (o accesorios de tubería de acero inoxidable ) son componentes que unen tuberías, válvulas o equipos de acero inoxidable. Vienen en docenas de diseños, pero la mayoría se divide en cinco tipos principales, cada uno adaptado a necesidades específicas de presión, higiene e instalación.

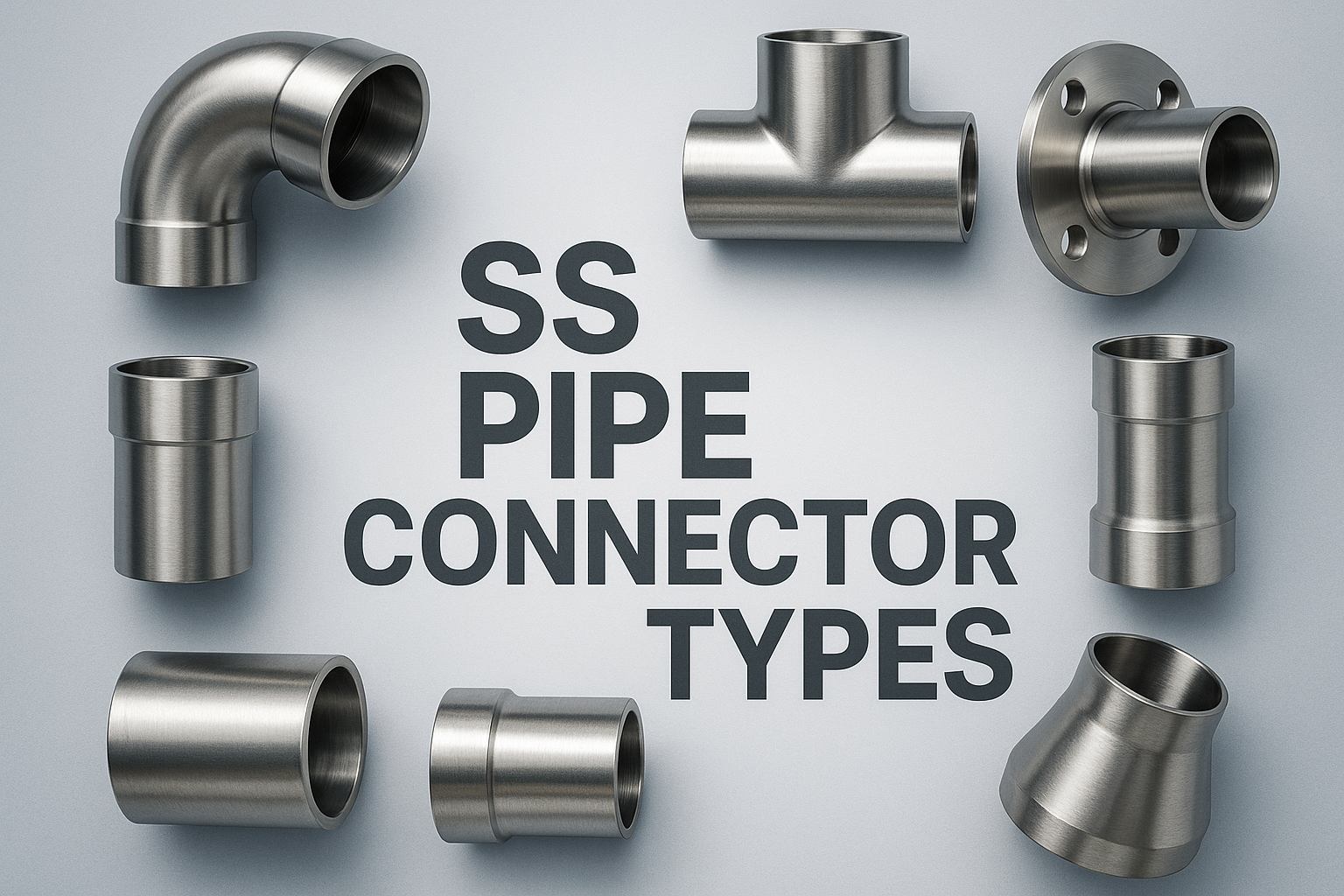

5 tipos comunes de conectores de tuberías de acero inoxidable
1. Conectores de tubería roscados de acero inoxidable
Los conectores roscados son los más comunes, con roscas NPT (National Pipe Tapered) macho y hembra que se atornillan entre sí. Son económicos, fáciles de instalar e ideales para sistemas de presión baja a moderada.
- Cómo funcionan : Las roscas cónicas crean un sello hermético cuando se atornillan entre sí, a menudo con cinta de teflón o sellador de tuberías para evitar fugas.
- Ideal para : instalaciones de plomería doméstica (debajo de lavabos, inodoros), líneas industriales de pequeña escala (compresores de aire, agua dulce) y sistemas que necesitan desmontaje ocasional.
- Ejemplo : Un conector de acero inoxidable roscado de 1 pulgada debajo del fregadero de la cocina une la línea de agua al grifo: simple, confiable y fácil de reemplazar si es necesario.
Nota : No es ideal para entornos corrosivos o de alta presión (por ejemplo, agua salada), ya que las roscas pueden corroerse con el tiempo.
2. Conectores de tubería de acero inoxidable soldados
Los conectores soldados son fijaciones permanentes que se fusionan a las tuberías mediante soldadura TIG o MIG. Crean una unión perfecta y ultrarresistente, lo que los convierte en un elemento básico en sistemas industriales de alta presión.
- Cómo funcionan : El conector y la tubería se funden, formando una única unión hermética. Sin roscas ni juntas, solo acero inoxidable puro.
- Ideal para : plantas químicas, refinerías de petróleo y aplicaciones marinas (líneas de agua salada), donde la resistencia y la resistencia a la corrosión no son negociables.
- Ejemplo : Un conector de acero inoxidable soldado de 3 pulgadas en la línea de ácido de una planta de fertilizantes, construido para soportar más de 1000 psi y productos químicos agresivos.
Nota : Requieren soldadura profesional y son difíciles de desmontar, por lo que no son ideales para sistemas que necesitan mantenimiento frecuente.
3. Conectores de abrazadera sanitaria (accesorios Tri-Clamp)
Los conectores sanitarios de abrazadera (a menudo llamados accesorios Tri-Clamp ) son el estándar de oro para industrias limpias como la alimentaria, de bebidas y farmacéutica. Presentan un diseño liso y sin grietas, y abrazaderas de liberación rápida para facilitar la limpieza.
- Cómo funcionan : Dos extremos con brida se unen mediante una abrazadera metálica y una junta de goma, creando un sello hermético. La superficie electropulida (Ra ≤ 0,8 μm) previene la acumulación de bacterias.
- Ideal para : cervecerías (líneas de mosto), plantas lecheras (transferencia de leche) y laboratorios farmacéuticos (procesamiento de API): cualquier lugar donde la higiene y el desmontaje rápido (para ciclos CIP/SIP) sean importantes.
- Ejemplo : un conector de abrazadera sanitaria de 2 pulgadas en la línea CIP (limpieza en el lugar) de una cervecería artesanal: se desmonta en segundos para una limpieza profunda y luego se vuelve a sujetar firmemente.
Términos clave : Estos se incluyen en los accesorios de tuberías sanitarias y son fundamentales para los sistemas de tuberías sanitarias , cumpliendo con los estándares 3A y FDA.
4. Conectores de tubería de acero inoxidable con bridas
Los conectores bridados utilizan bridas circulares planas atornilladas con una junta entre ellas. Son voluminosos pero resistentes, diseñados para tuberías de gran diámetro y presión extrema.
- Cómo funcionan : Se alinean las bridas (soldadas o roscadas a las tuberías), se coloca una junta entre ellas y se aprietan los pernos para comprimir la junta, creando un sello.
- Ideal para : plantas de tratamiento de agua, centrales eléctricas y tuberías municipales (de más de 6 pulgadas de diámetro), donde el alto caudal y la presión exigen una conexión robusta.
- Ejemplo : Un conector de acero inoxidable con brida de 12 pulgadas en una planta de tratamiento de aguas residuales, que maneja millones de galones diariamente sin fugas.
5. Conectores de tubería de compresión de acero inoxidable
Los conectores de compresión son la opción sin herramientas, ya que utilizan una tuerca y una férula para unir la tubería y el conector. Son temporales, reutilizables e ideales para sistemas de baja presión y no críticos.
- Cómo funcionan : Se inserta el tubo en el conector, se coloca una férula (anillo de metal) sobre el tubo y se aprieta una tuerca, comprimiendo la férula para sellar la unión.
- Ideal para : equipos de laboratorio, instalaciones temporales o líneas de diámetro pequeño (1/4 a 2 pulgadas) donde la instalación y extracción rápidas son clave.
- Ejemplo : Un conector de compresión SS en la línea de agua destilada de un laboratorio, que se cambia fácilmente cuando se actualiza el equipo.
Cómo elegir el conector de tubería de acero inoxidable adecuado
Con tantos tipos, concéntrese en estos factores:
- Presión : Alta presión (1000+ psi) → soldada o bridada; baja presión → roscada o compresión.
- Higiene : Alimentación/farmacia → abrazadera sanitaria; industrial → soldada/roscada.
- Necesidades de desmontaje : Limpieza frecuente → abrazadera sanitaria; permanente → soldado.
- Tamaño de la tubería : Diámetro grande (más de 6 pulgadas) → con brida; pequeño → roscado/compresión.
Reflexiones finales
Los conectores de tubería de acero inoxidable son la base de los sistemas de tuberías de acero inoxidable, y elegir el tipo adecuado garantiza seguridad, eficiencia y durabilidad. Desde conectores roscados debajo del fregadero hasta abrazaderas sanitarias en una cervecería, cada tipo cumple una función. Al adaptar el conector a sus necesidades de presión, higiene e instalación, creará un sistema que durará décadas.
