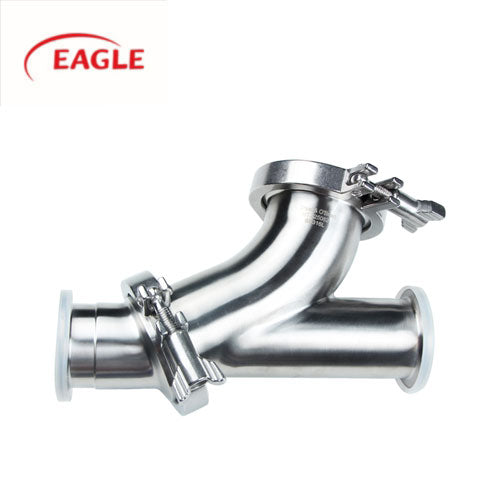

Válvula de retención sanitaria
- Válvula de retención sanitaria tipo Y
- Certificado 3A para equipos de proceso de línea de grado sanitario
- Acero inoxidable 316
- Construcción de dos piezas
- Bola de PTFE, junta de EPDM, extremo de triple abrazadera
- Rango de temperatura de funcionamiento: 15 °F a 200 °F
- Presión máxima de funcionamiento: 150 PSI.
Válvula de retención de bola sanitaria disponible en aleación de acero inoxidable 304 y 316L. El producto cuenta con certificación 3A para su uso en todas las condiciones sanitarias, incluidas las industrias de alimentos, bebidas y farmacéutica.
1. Cuerpo del asiento - (Abrazadera)
1W. Cuerpo del asiento - (Soldadura)
2. Gorra
3B. Pelota-(Buna-N)
3V. Bola-(Viton)
3P. Bola-(PTFE)
4. Cuerpo angular
4W. Cuerpo angular (soldadura)
5. Abrazadera de carrocería
6B. Junta de carrocería (Buna-N)
6V. Junta de carrocería (Viton)
7. Abrazadera de tapa
8B. Junta de tapa (Buna-N)
8V. Junta de tapa (Viton)
Dimensión
Tamaño
|
A
|
do
|
D
|
mi
|
F
|
1 1/2"
|
7,50
|
1,50
|
3.30
|
1.87
|
2.52
|
2"
|
8,50
|
2.00
|
3,90
|
2.33
|
3.05
|
2 1/2"
|
10.00
|
2,50
|
4,50
|
2.87
|
3.58
|
3"
|
11,50
|
3.00
|
5.30
|
3.83
|
4.69
|
