Si ha dedicado tiempo a comprar componentes para sistemas de fluidos, probablemente se haya topado con los términos "válvula de retención" y "válvula antirretorno" y se haya preguntado: ¿existen diferencias? Es una fuente común de confusión, incluso para ingenieros experimentados. ¿En resumen? En la mayoría de los casos, son dos nombres para el mismo dispositivo: una válvula unidireccional que impide el flujo inverso de fluidos. Sin embargo, los matices sutiles en la terminología, el uso regional y las aplicaciones específicas pueden crear la ilusión de distinción. A continuación, aclararemos la confusión, explicaremos su función principal y destacaremos cuándo son cruciales las opciones especializadas, como las válvulas de retención sanitarias o las válvulas antirretorno de acero inoxidable 316L .

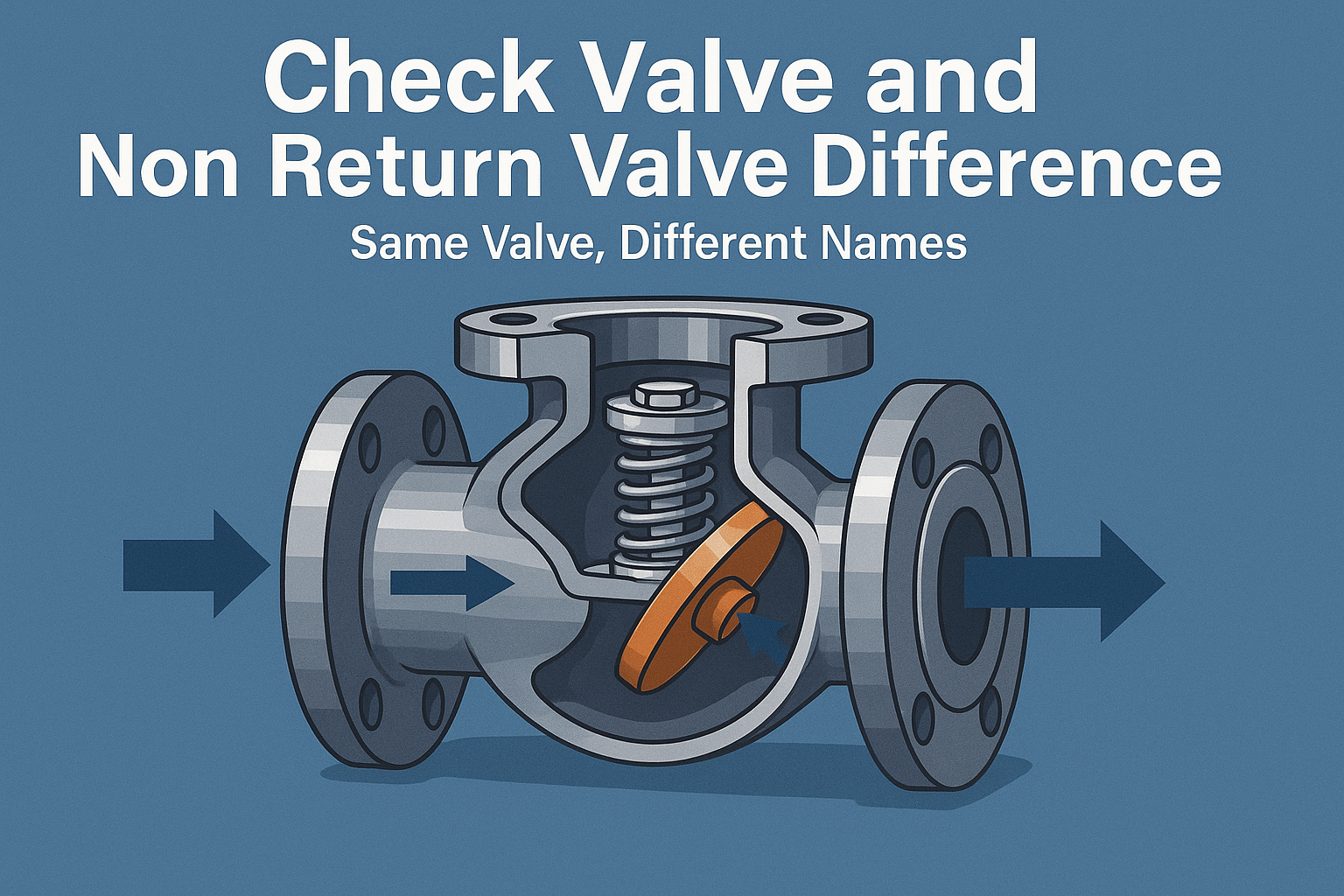

Válvula de retención vs. válvula antirretorno: la respuesta corta
En resumen: Las válvulas de retención y las válvulas antirretorno son funcionalmente idénticas . Ambas están diseñadas para permitir el flujo de fluidos (líquidos o gases) en una sola dirección, cerrándose automáticamente para bloquear el flujo inverso. Los términos se usan a menudo indistintamente: "válvula de retención" es más común en Norteamérica y "válvula antirretorno" se prefiere en Europa, Asia y los países de la Commonwealth.
Ejemplo : Un plomero en Texas podría referirse a una "válvula de retención" debajo de su calentador de agua, mientras que un técnico en Alemania llamaría al mismo dispositivo "válvula antirretorno". ¿La pieza en sí? Idéntica.
¿Por qué la confusión?
Si son lo mismo, ¿por qué los dos nombres? La culpa es de la historia y de las convenciones regionales de ingeniería.
- “Válvula de retención” : término acuñado a principios del siglo XX en la ingeniería estadounidense, probablemente haciendo referencia al papel de la válvula para “controlar” (detener) el flujo inverso.
- “ Válvula antirretorno ” : término más literal utilizado en la ingeniería británica, que enfatiza la capacidad de la válvula para evitar el flujo de “retorno”.
Con el tiempo, estos términos se extendieron globalmente, lo que provocó solapamientos. Hoy en día, incluso los fabricantes los usan indistintamente en las descripciones de productos, aunque algunos pueden optar por un término por marketing o por familiaridad regional.
La función principal: cómo funcionan
Ya sea válvula de retención o válvula antirretorno, su función es simple: controlar el flujo unidireccional . Así funciona:
- Flujo hacia adelante : cuando el fluido fluye en la dirección deseada, empuja un elemento de cierre móvil (un disco, una aleta o una bola), lo que permite un paso sin restricciones.
- Flujo inverso : Si el flujo intenta invertirse, el elemento de cierre se cierra bruscamente, bloqueando el paso. Los sellos (juntas de goma o asientos metálicos) garantizan la ausencia de fugas, protegiendo las bombas, tuberías y equipos de daños.
Ejemplo real : Una válvula de retención (o válvula antirretorno) en una bomba de sumidero impide que el agua fluya de regreso al sótano después de que la bomba se apaga. Sin ella, el sótano se inundaría cada vez que la bomba se detiene.
Tipos de válvulas de retención/antirretorno: donde existen matices
Si bien "válvula de retención" y "válvula antirretorno" son sinónimos, los tipos de estas válvulas varían , cada una adaptada a presiones, fluidos y entornos específicos. A continuación, se presentan las más comunes, con aplicaciones en las que la terminología puede inclinarse hacia uno u otro lado:
1. Válvula de retención oscilante (o válvula antirretorno oscilante)
El tipo más reconocible, con un disco articulado que se abre con el flujo hacia adelante y se cierra por gravedad cuando se detiene. Asequible y de bajo mantenimiento, es común en tuberías de agua, sistemas de riego e industriales.
- Nota regional : a menudo llamada “válvula de retención oscilante” en los EE. UU. y “válvula antirretorno oscilante” en Europa.
2. Válvula de retención con resorte (o válvula antirretorno con resorte)
Utiliza un resorte para mantener el elemento de cierre cerrado hasta que el flujo hacia adelante supera la presión del resorte. Cierra más rápido que las válvulas de gravedad, lo que la hace ideal para tuberías verticales o sistemas de aire comprimido.
- Ejemplo : una válvula de retención con resorte en un compresor de aire dental evita que el aire se escape nuevamente al tanque, lo que garantiza una presión constante para las herramientas.
3. Válvula de retención sanitaria (o válvula antirretorno sanitaria)
Para industrias como la alimentaria, de bebidas o farmacéutica, las válvulas de retención sanitarias (o válvulas antirretorno sanitarias) son fundamentales. Presentan superficies lisas y sin grietas, y suelen estar fabricadas en acero inoxidable 316L para resistir la corrosión y la acumulación de bacterias.
- ¿Por qué acero inoxidable 316L? Esta aleación contiene molibdeno, lo que la hace prácticamente inmune a los ácidos (jugos cítricos), el agua salada y los limpiadores agresivos (como el ácido peracético en los ciclos CIP de las cervecerías). Cumple con las estrictas normas 3A y de la FDA, lo que garantiza la ausencia de contaminación en productos sensibles como la leche o los productos farmacéuticos.
- Aplicación : Una válvula de retención sanitaria 316L de 2 pulgadas en la línea de mosto de una cervecería garantiza que no haya reflujos de granos gastados hacia sistemas de filtración limpios, manteniendo los lotes puros.
4. Válvula de retención de elevación (o válvula antirretorno de elevación)
Un disco se desliza verticalmente en una guía, abriéndose con el flujo directo y cerrándose con el flujo inverso. Diseñado con precisión para sistemas de alta presión como líneas de vapor u oleoductos.
¿Cuándo utilizar una “válvula de retención” o una “válvula antirretorno”?
Dado que son funcionalmente idénticos, la elección del término a menudo se reduce a:
- Región : “Válvula de retención” (EE. UU., Canadá), “válvula antirretorno” (Reino Unido, Australia, India).
- Industria : Algunos sectores industriales (por ejemplo, petróleo y gas) pueden preferir una “válvula de retención”, mientras que las empresas de agua pueden utilizar una “válvula antirretorno”.
- Preferencia del fabricante : Las marcas pueden optar por un solo término para mantener la coherencia en sus catálogos.
Conclusión clave: centrarse en la función, no en el nombre
Al final del día, el hecho de que la llamemos válvula de retención o válvula antirretorno importa mucho menos que asegurarse de que se ajuste a las necesidades de su sistema:
- Material : Utilice acero inoxidable 316L para entornos corrosivos o sanitarios (alimentos, farmacéuticos).
- Diseño : Válvulas oscilantes para flujo constante y baja presión; accionadas por resorte para líneas de alta presión o verticales.
- Tamaño : adapte el diámetro de la válvula a su tubería (tamaños comunes: ½ pulgada a 24 pulgadas).
Reflexiones finales
El debate entre válvulas de retención y válvulas antirretorno se centra principalmente en la terminología, no en su función. Ambas se refieren a la misma válvula unidireccional, con preferencias de denominación regionales o específicas de cada sector. Lo importante es elegir el tipo adecuado, como una válvula de retención sanitaria de acero inoxidable 316L para el procesamiento de alimentos o una válvula antirretorno con resorte para sistemas de aire comprimido.
