Ein Rückschlagventil – auch Rückflussverhinderer oder Einwegventil genannt – ist ein wichtiges Bauteil in Flüssigkeitssystemen, das einen Rückfluss verhindern soll. Indem es den Flüssigkeitsfluss nur in eine Richtung zulässt, schützt es die Anlage, hält den Systemdruck aufrecht und verhindert Verunreinigungen. Ob Sie einen Warmwasserbereiter, eine Chemieanlage oder die Sanitärleitung einer Molkerei installieren, die Wahl des richtigen Rückschlagventils (und des richtigen Materials, z. B. Edelstahl ) ist für Sicherheit und Effizienz entscheidend. In diesem Leitfaden erläutern wir die Hauptaufgaben von Rückschlagventilen, erklären, wann Sanitär-Rückschlagventile eingesetzt werden sollten, und zeigen auf, warum die Marke Eagle sowohl für Profis als auch für preisbewusste Käufer die erste Wahl ist.
Hauptzwecke eines Rückschlagventils: Warum es wichtig ist
1. Rückfluss- und Gegendruckschäden verhindern
Die Hauptaufgabe eines Rückschlagventils besteht darin, den Rückfluss von Flüssigkeit bei Druckabfall im System zu verhindern. Beispiele:
- In einem Hausinstallationssystem verhindert ein Rückschlagventil an einem Warmwasserbereiter, dass heißes Wasser in die Kaltwasserleitung zurückfließt, was zu Verbrühungen oder einer Beschädigung des Tanks des Warmwasserbereiters führen könnte.
- In industriellen Umgebungen kann es durch den Rückfluss in einer Chemiepipeline zu einer Vermischung unverträglicher Substanzen kommen, was zu Korrosion oder sogar Explosionen führen kann.
Reales Risiko : Ohne Rückschlagventil könnte bei einem plötzlichen Pumpenstillstand unter Druck stehende Flüssigkeit durch die Pumpe zurückströmen, wodurch die Laufräder beschädigt werden und kostspielige Reparaturen erforderlich werden.
2. Schützen Sie empfindliche Geräte
Rückschlagventile schützen teure Maschinen, indem sie durch Rückfluss verursachte Spannungen blockieren. Wichtige Beispiele sind:
- Pumpen : Rückfluss kann einen „Wasserschlag“ verursachen – einen heftigen Druckstoß, der Rohre zum Reißen bringt oder Armaturen löst. Ein Rückschlagventil in der Nähe des Pumpenauslasses absorbiert diesen Stoß.
- Kompressoren : In HLK-Systemen verhindern Rückschlagventile, dass beim Herunterfahren Kältemittel in den Kompressor zurückfließt, und vermeiden so ein Durchbrennen des Motors.
- Sanitärsysteme : In Lebensmittel-/Getränkefabriken verhindern hygienische Rückschlagventile mit glatter, spaltfreier Konstruktion (wie die 3A-zertifizierten Modelle von Eagle) einen Produktrückfluss, der Chargen verunreinigen könnte.
3. Aufrechterhaltung der Systemeffizienz und des Drucks
Durch die Gewährleistung eines unidirektionalen Durchflusses tragen Rückschlagventile dazu bei, dass Systeme mit maximaler Effizienz arbeiten:
- In Bewässerungssystemen verhindern sie, dass durch die Schwerkraft zugeführtes Wasser zurück in die Hauptleitung fließt, und halten die Rohre betriebsbereit.
- In Dampfsystemen halten Rückschlagventile den Druck in Heizkörpern aufrecht und gewährleisten so eine gleichmäßige Heizung ohne kalte Stellen.

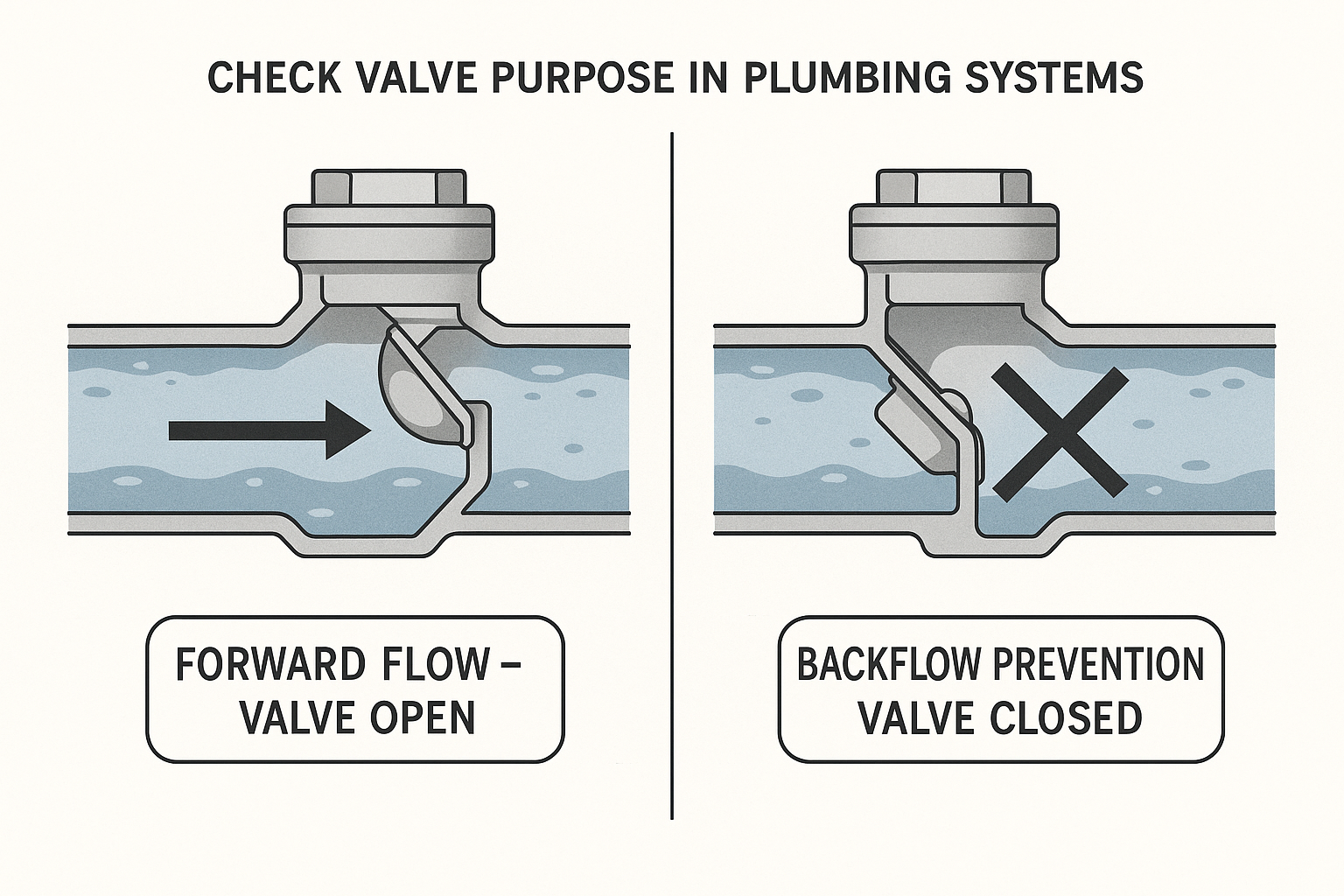

Funktionsweise eines Rückschlagventils: Einfache Mechanik
Rückschlagventile arbeiten automatisch und benötigen keine externe Energieversorgung. Die meisten Ausführungen verwenden eine federbelastete Scheibe , eine Schwingklappe oder eine Kugel , die auf die Strömungsrichtung reagiert:
- Vorwärtsströmung : Der Flüssigkeitsdruck drückt die Ventilkomponente auf und ermöglicht so eine Strömung (z. B. Wasser, das eine Schwingklappe nach oben drückt).
- Rückfluss : Bei Druckabfall schließt sich das Bauteil (durch Federkraft oder Schwerkraft), dichtet das Rohr ab und verhindert den Rückfluss.
Wichtiger Konstruktionshinweis : Hygienische Rückschlagventile (die in der Pharma- oder Molkereiindustrie verwendet werden) verfügen häufig über eine „Kippscheibe“ oder „Kugel“-Konstruktion mit elektropolierten Edelstahloberflächen, um Bakterienansammlungen zu vermeiden – entscheidend für die Einhaltung der FDA-Vorschriften.
Gängige Arten von Rückschlagventilen (und wann sie verwendet werden)
Rückschlagventile sind in Ausführungen erhältlich, die auf bestimmte Durchflussraten, Drücke und Flüssigkeiten zugeschnitten sind:
Rückschlagventile
- Am besten geeignet für : Systeme mit hohem Durchfluss und niedrigem Druck (z. B. Wasserleitungen, Heizungs-, Lüftungs- und Klimatechnik). Das Schwingklappendesign minimiert den Druckabfall, erfordert jedoch für eine ordnungsgemäße Funktion eine vertikale Installation.
Federbelastete Rückschlagventile
- Optimal für : Leitungen mit kleinem Durchmesser oder Systeme mit häufigen Druckschwankungen (z. B. Druckluftleitungen). Die Feder sorgt für schnelles Schließen, auch bei horizontaler Installation.
Kugelrückschlagventile
- Am besten geeignet für : Flüssigkeiten mit niedriger Viskosität (z. B. Wasser, Chemikalien). Eine leichte Kugel dichtet dicht ab, wodurch sie ideal für Sanitärinstallationen in Wohngebäuden (Leitungen unter der Spüle) oder sanitäre Anwendungen sind (Eagle-Kugelrückschlagventile aus Edelstahl sind 3A-zertifiziert für die Lebensmittelverarbeitung).
Membranrückschlagventile
- Am besten geeignet für : Hygienische oder korrosive Umgebungen (z. B. Biotechnologielabore). Die flexible Membran sorgt für eine leckagefreie Abdichtung und ist leicht zu reinigen – keine Spalten, in denen sich Bakterien verstecken können.
Warum das Material wichtig ist: Edelstahl vs. Messing vs. Kunststoff
Das richtige Material sorgt für Langlebigkeit und Kompatibilität mit Ihrer Flüssigkeit:
Edelstahl (304/316L)
- Beste Wahl für : Korrosive Flüssigkeiten (Salzwasser, Säuren), hohe Temperaturen und Sanitärsysteme . Edelstahl 316L (verwendet in den Premium-Rückschlagventilen von Eagle) ist korrosionsbeständig und erfüllt die FDA/3A-Standards für den Kontakt mit Lebensmitteln.
- Kosten : 30–100 $+ (höher im Voraus, aber 2–3x längere Lebensdauer als Messing).
Messing
- Am besten geeignet für : Sanitärinstallationen im Wohnbereich (Trinkwasser) oder Niederdrucksysteme. Preiswert, aber anfällig für Korrosion in Salzwasser- oder Chemikalienleitungen.
- Kosten : 15–40 $.
Kunststoff (PVC/CPVC)
- Am besten geeignet für : Kostengünstige, nicht kritische Anwendungen (z. B. Bewässerung). Vermeiden Sie den Einsatz in Umgebungen mit hohen Temperaturen oder in industriellen Umgebungen, da es unter Belastung zu Rissen neigt.
- Kosten : 10–25 $.
Warum sollten Sie sich für Eagle-Rückschlagventile entscheiden?
Sowohl für Profis als auch für Heimwerker zeichnet sich Eagle durch sein ausgewogenes Verhältnis aus Qualität, Zertifizierung und Erschwinglichkeit aus:
- Für den hygienischen Einsatz zertifiziert : Die Edelstahl-Rückschlagventile von Eagle erfüllen die Standards 3A, FDA und ISO 9001 – perfekt für Brauereien, Molkereien oder Pharmawerke.
- Langlebiges Design : Präzisionsgefertigte Komponenten und die Konstruktion aus Edelstahl 316L gewährleisten Korrosions- und Verschleißfestigkeit, selbst in rauen Umgebungen.
- Weltweite Verfügbarkeit : Verkauf in über 100 Ländern, mit 5 Jahren Garantie und reaktionsschnellem technischen Support.
- Preisvorteil : 20–30 % günstiger als Premiummarken wie Swagelok, ohne Leistungseinbußen. Beispielsweise kostet das 3A-zertifizierte Hygiene-Rückschlagventil von Eagle 75–90 US-Dollar, verglichen mit über 120 US-Dollar für vergleichbare Modelle.
FAQs: Antworten auf Ihre Fragen zum Rückschlagventil
F: Wo sollte ein Rückschlagventil installiert werden?
A: Installieren Sie es hinter Pumpen, Warmwasserbereitern oder Geräten, um den Rückfluss an der Quelle zu verhindern. Verwenden Sie in vertikalen Leitungen federbelastete Ventile; in horizontalen Leitungen eignen sich Schwing- oder Kugelventile am besten.
F: Müssen Rückschlagventile gewartet werden?
A: Ja. Überprüfen Sie das System jährlich auf Ablagerungen (z. B. Sedimente in den Wasserleitungen) und ersetzen Sie verschlissene Dichtungen. Hygiene-Rückschlagventile sollten im Rahmen von CIP-Zyklen (Clean-in-Place) zerlegt und gereinigt werden.
F: Kann ein Rückschlagventil ein Absperrventil ersetzen?
A: Nein. Rückschlagventile verhindern lediglich den Rückfluss; sie können den Durchfluss nicht manuell stoppen. Kombinieren Sie sie mit einem Kugelhahn oder Absperrschieber für volle Kontrolle.
Abschließende Gedanken: Übersehen Sie diese kritische Komponente nicht
Ein Rückschlagventil mag klein erscheinen, doch seine Rolle beim Schutz von Systemen vor Rückfluss und Schäden ist unersetzlich. Ob Sie ein einfaches Messingventil für die Hausinstallation oder ein hygienisches Edelstahl-Rückschlagventil für den industriellen Einsatz benötigen – die Wahl einer zuverlässigen Marke wie Eagle gewährleistet Sicherheit, Konformität und langfristige Leistung. Investieren Sie noch heute in das richtige Rückschlagventil – und vermeiden Sie morgen kostspielige Reparaturen.
