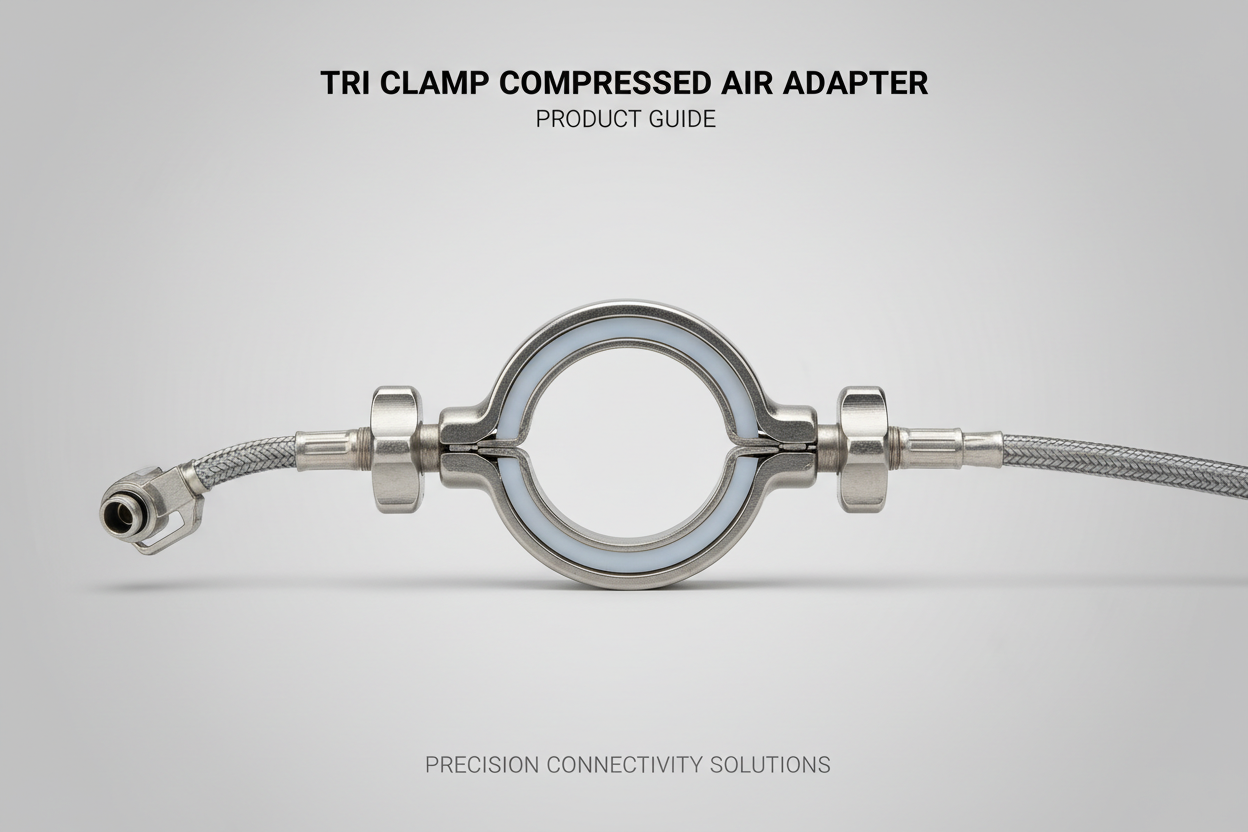

Druckluftanschluss-Tri-Clamp-Adapter: Ein Einkaufsratgeber

Letzten Monat war ein Bekannter von mir, der eine Craft-Brauerei besitzt, völlig verzweifelt wegen seiner Fassreinigungsanlage. Seine Druckluftleitung leckte ständig an der Stelle, wo sie mit dem Tri-Clamp-System verbunden war – jedes Mal, wenn er die Druckluft einschaltete, spritzte Seifenwasser überall hin und kostete ihn Zeit und Produkt. Die Lösung? Ein Druckluft-Tri-Clamp-Adapter . Innerhalb von zehn Minuten hatte er die alte Verbindung ausgetauscht, und seitdem war er dicht. Wenn Sie in der Brauerei, der Lebensmittelverarbeitung oder einer anderen Branche tätig sind, die sowohl Druckluft als auch Tri-Clamp-Systeme verwendet, ist dieser Adapter Ihr neuer bester Freund.

Was ist ein Tri-Clamp-Adapter für Druckluftanschlüsse?

Ganz einfach: Es handelt sich um ein spezielles Verbindungsstück, das Ihre Druckluftversorgung (Schläuche, pneumatische Leitungen) mit einem hygienischen Tri-Clamp-System (den glatten Schnellkupplungen, die in der Lebensmittel-, Getränke- und Pharmaindustrie üblich sind) verbindet. Es ist für dichte, auslaufsichere Verbindungen ohne Werkzeug konzipiert und erfüllt höchste Hygienestandards – keine Ritzen, in denen sich Bakterien ansiedeln können, und leicht zu reinigen oder zu desinfizieren. Es wird auch als hygienischer Luft-Tri-Clamp-Anschluss oder Druckluft-Tri-Clamp-Verbinder bezeichnet (nützliche Begriffe für Ihre nächste Suche).

Es ist ideal für:

• Brauen (Fassreinigung, CIP-Systeme, Flaschenabfüllung)
• Lebensmittelverarbeitung (pneumatische Verpackungswerkzeuge, Fördersysteme)
• Pharma (sterile Druckluftversorgung für Laborgeräte)
• Molkerei (Tankumwälzung oder -reinigung)

Warum dieser Adapter herkömmlichen Anschlüssen überlegen ist

Was zeichnet es aus? Hier sind die wichtigsten Vorteile:

• Auslaufsichere Abdichtung: Die Edelstahlklemme und die lebensmittelechte Dichtung der Tri-Clamp-Klemme gewährleisten eine Abdichtung, die hohem Druckluftdruck standhält (bis zu 150 PSI oder mehr, je nach Modell).
• Werkzeuglose Geschwindigkeit: Verbinden oder Trennen in Sekundenschnelle – perfekt für vielbeschäftigte Setups, bei denen Sie schnell zwischen Leitungen wechseln müssen.
• Hygienisches Design: Polierter Edelstahl (304/316) bedeutet, dass sich keine Bakterien ansammeln können und er mit CIP-Systemen (Clean-in-Place) kompatibel ist.
• Vielseitigkeit: Passend für verschiedene Druckluftleitungstypen – Schlauchtüllen (für Gummischläuche), NPT-Gewinde (für Gewindeleitungen) oder Schnellkupplungen.

Wie man den richtigen Adapter auswählt

Finden Sie die perfekte Passform anhand dieser 4 Schlüsselfaktoren:

1. Tri-Clamp-Größe : Passend zu Ihrem Sanitärsystem (gängige Größen: 1", 1,5", 2"). Wenn Ihre Zapfanlage einen 1,5"-Tri-Clamp-Anschluss verwendet, benötigen Sie einen 1,5"-Adapter.
2. Material :
   • Edelstahl 304 : Preisgünstig, ideal zum Brauen/für die Lebensmittelverarbeitung.
   • Edelstahl 316 : Für korrosive Umgebungen (saure Reiniger, Küstengebiete) oder pharmazeutische Anwendungen.
3. Kompatibilität der Druckluftleitung : Prüfen Sie das Luftanschlussende – verfügt es über einen Schlauchanschluss, ein NPT-Gewinde oder eine Schnellkupplung? Wählen Sie das passende Anschlussstück für Ihre vorhandene Leitung.
4. Druckbereich : Druckluftsysteme arbeiten mit einem Druck von 80–150 PSI (oder höher). Stellen Sie sicher, dass der maximale Nenndruck des Adapters den Druck Ihres Systems übersteigt, um Leckagen zu vermeiden.

Schritt-für-Schritt-Installation

Die Installation ist kinderleicht:

1. Vorbereitung: Adapter und Tri-Clamp-Flansch reinigen und trocknen.
2. Dichtung: Legen Sie eine lebensmittelechte Silikon-/EPDM-Dichtung zwischen Adapter und Flansch.
3. Klemme: Schieben Sie die Tri-Clamp-Klemme über beide Teile und ziehen Sie sie dann fest, bis sie fest sitzt (nicht zu fest anziehen – sonst wird die Dichtung beschädigt).
4. Luftleitung: Schließen Sie Ihre Luftleitung an das andere Ende an (drücken Sie sie auf den Widerhaken oder schrauben Sie die Gewindeenden mit Teflonband fest).
5. Test: Schalten Sie die Luft kurz ein – verwenden Sie Seifenwasser, um Lecks aufzuspüren. Ziehen Sie die Klemme gegebenenfalls etwas fester an.

Wartungstipps für einen reibungslosen Betrieb

• Regelmäßig reinigen: Nach Gebrauch abwischen oder bei permanentem Betrieb durch das CIP-System laufen lassen.
• Dichtungen austauschen: Tauschen Sie die Dichtungen alle 6–12 Monate aus (oder früher, wenn sie rissig/abgenutzt sind), um Undichtigkeiten zu vermeiden.
• Auf Korrosion prüfen: Bei Stahl der Ausführung 304 in feuchten Bereichen auf Rost achten – gegebenenfalls auf Stahl der Ausführung 316 ausweichen.
• Richtige Lagerung: Ersatzteile sollten an einem trockenen, sauberen Ort aufbewahrt werden, um Staubansammlungen zu vermeiden.

Häufige Fehler, die es zu vermeiden gilt

Vermeiden Sie diese Fallstricke:

• Falsche Größe: Ein schlecht sitzender Adapter verursacht Undichtigkeiten – messen Sie vor dem Kauf zweimal nach.
• Zu festes Anziehen: Beschädigt die Dichtung oder den Flansch – handfest anziehen genügt.
• Ignorieren der Druckangabe: Die Verwendung eines Adapters mit zu niedriger Nennleistung kann zu Bersten führen – überprüfen Sie daher immer die technischen Daten.
• Unhygienische Materialien: In der Lebensmittel- und Pharmaindustrie dürfen niemals nicht rostfreie Stahlsorten verwendet werden – die Kontaminationsgefahr ist real.

Schlussbetrachtung

Ein Tri-Clamp-Adapter für Druckluft ist mehr als nur ein Anschlussstück – er spart Zeit, verhindert Leckagen und sorgt für einen reibungslosen Betrieb Ihres Sanitärsystems. Ob Sie Fässer reinigen oder Verpackungsmaschinen betreiben, er erfüllt alle Anforderungen: einfache Handhabung, Hygiene und Zuverlässigkeit.

Wenn Sie das nächste Mal mit Luftlecks oder langsamen Verbindungen zu tun haben, probieren Sie diesen Adapter aus – Sie werden sich fragen, wie Sie jemals ohne ihn ausgekommen sind.
