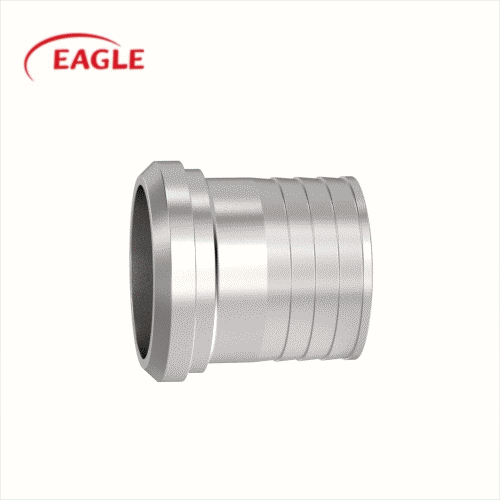

Adaptador de manguera de goma con asiento biselado liso de 2-1/2"

Adaptador de manguera de goma de asiento biselado liso sanitario Eagle de 2-1/2"

Mejore su sistema higiénico de 2-1/2 pulgadas con nuestro conector de manguera de goma de asiento biselado simple de 2-1/2". Está hecho de acero inoxidable 304 o 316L de calidad alimentaria. El accesorio está certificado 3A y garantiza conexiones de 2-1/2 pulgadas que no tienen fugas cuando se usan en el procesamiento de alimentos a gran volumen, la industria farmacéutica y la industria cervecera. La pieza está diseñada para una durabilidad de grado industrial, un alto grado de resistencia a alta presión y una rentabilidad cuando se trabaja en condiciones de producción en masa, lo que la convierte en la solución perfecta para conectar mangueras de 2-1/2 pulgadas con sistemas de tuberías rígidas Tri-Clamp.

Descripción general del producto

El tamaño de 2-1/2 pulgadas representa una categoría específica en el procesamiento sanitario. Es más grande que una línea de transferencia típica de 2 pulgadas, pero es más pequeña que una tubería de 3 pulgadas o un cabezal de 4 pulgadas. Se usa rutinariamente tanto en las líneas de succión como de descarga de bombas de desplazamiento positivo, además de emplearse como línea de suministro CIP y para transferir flujos intermedios, para lo cual, si se usara una manguera de 2 pulgadas, habría una caída de presión significativa, mientras que si se usa una manguera de 3 pulgadas, podría ser demasiado grande e inconveniente. Su asiento biselado estándar es adecuado para férulas Tri-Clamp de 2-1/2 pulgadas, lo que permite características de descarga y sin grietas comunes a todos los accesorios de la gama de productos sanitarios de Eagle. El extremo de la manguera tiene púas que permiten que se le coloquen mangueras de goma; su longitud de enganche y su diseño específico del sistema de retención admiten mangueras de goma industriales gruesas con una pared más sólida que la tubería Tygon.

Especificaciones técnicas

• Tamaño: 2-1/2" (Otros tamaños disponibles: de 1" a 4")
• Material: Acero inoxidable 304 o 316L (grado alimenticio)
• Tipo de conexión: Asiento biselado liso (compatible con Tri-Clamp) a púa de manguera de goma
• Acabado de superficie: Pulido espejo, electropulido 32Ra
• Certificación: Estándar sanitario 3A 63-04, conforme a la FDA
• Tipo de manguera compatible: Manguera de goma y mangueras sanitarias flexibles similares, DI de 2-1/2"

Ventajas clave de nuestro adaptador de manguera sanitario

Dimensiones

Aplicaciones e industrias

Preguntas frecuentes

¿Por qué especificar un adaptador de 2-1/2 pulgadas en lugar de uno de 2 o 3 pulgadas?

El diámetro de 2-1/2 pulgadas se selecciona cuando una línea de 2 pulgadas crea una caída de presión excesiva a la velocidad de flujo deseada, mientras que una línea de 3 pulgadas es demasiado grande para el área disponible o requeriría una longitud inordinada de tubería. Se usa típicamente cuando se conectan múltiples conexiones de bomba o cuando se crean bucles CIP con múltiples flujos. Usar el diámetro apropiado permite evitar el desperdicio de energía y los problemas asociados con una tubería excesivamente grande o pesada.

¿En qué se diferencia el adaptador de manguera de goma del adaptador de manguera Tygon del mismo tamaño?

Lo que los distingue es la forma de la púa y el tipo de manguera que se supone que deben usar. El adaptador de manguera de goma tiene un enganche de púa y una cresta de retención más prominentes, que se utilizan para enganchar la manguera sanitaria de goma más gruesa y pesada. Las mangueras de goma, en este caso, se utilizan cuando el trabajo requiere mangueras de mayor diámetro capaces de soportar presiones más altas y con propiedades superiores de estallido y abrasión. El adaptador Tygon, por otro tanto, tiene un perfil de púa adaptado a la estructura de pared delgada y flexible de la tubería Tygon. Por lo tanto, los dos tipos de adaptadores son completamente diferentes y no se pueden usar entre sí, ya que el adaptador Tygon no sujeta firmemente las mangueras de goma, mientras que el adaptador de goma no se ajusta a la tubería Tygon.

¿Qué mantenimiento se requiere para un adaptador de manguera de goma en servicio CIP?

El mantenimiento rutinario incluye una inspección visual durante cada ciclo CIP y una inspección más exhaustiva cuando la manguera se cambia regularmente. La superficie de la púa debe inspeccionarse en busca de picaduras, desgaste o corrosión. Los casos de corrosión por grietas se producirán principalmente cerca del extremo de la manguera donde la púa se une a la manguera en caso de que la abrazadera se haya apretado demasiado. La cara del asiento biselado debe evaluarse en busca de daños que no permitan un buen sellado con la junta. El adaptador en sí no se lubrica ni se ajusta. Si la púa sufre corrosión o desgaste, el adaptador debe cambiarse. Un reemplazo no costará nada en comparación con el costo de la contaminación resultante de un accesorio inapropiado.

¿Se puede usar este adaptador con una abrazadera de manguera, o el ajuste por fricción es suficiente?

Recomendamos el uso de una abrazadera de acero inoxidable para una manguera de goma en una púa de 2.5 pulgadas, especialmente cuando hay ciclos de presión/vibración/temperatura involucrados. Debido al mayor diámetro y la construcción más pesada de la manguera, se aplica una carga mecánica mayor de la que se puede lograr de manera fiable solo con un ajuste por fricción. La abrazadera debe colocarse detrás de la cresta de retención en el vástago de la púa y apretarse según las especificaciones del fabricante de la manguera. El apriete excesivo podría provocar que el refuerzo de la manguera se corte, lo que reduciría la vida útil de la manguera. La abrazadera debe revisarse cada vez que se cambie la manguera y reemplazarse si se observan signos de corrosión/deformación.
