En el mundo del procesamiento de alta pureza, ya sea que esté preparando la próxima IPA premiada, fabricando productos farmacéuticos o procesando productos lácteos, lajunta de triple abrazadera es el héroe anónimo de la línea de producción.

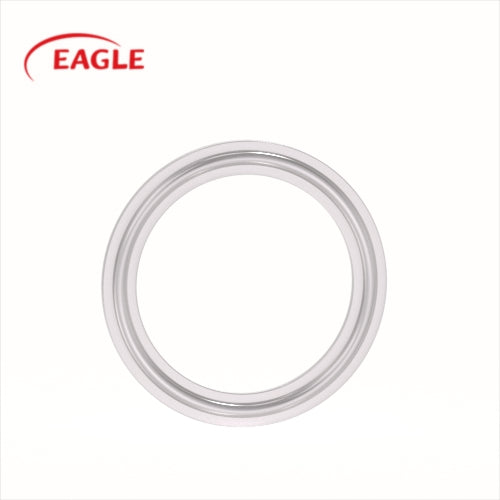

En su forma más simple, se trata de un sello anular diseñado para colocarse entre dos extremos de tubería con bridas (férulas). Al apretar una abrazadera triple alrededor de estas bridas, se comprime la junta para crear una conexión estanca e higiénica. «Higiénica» es la clave aquí; a diferencia de los accesorios roscados para tuberías, estas juntas están diseñadas para quedar perfectamente alineadas con el interior de la tubería. Definición de métodos de medición.
sin dejar grietas ni hendiduras donde las bacterias puedan esconderse y arruinar un lote entero de producto.
Comprensión de los tipos comunes de juntas de triple abrazadera
No todas las juntas son iguales. He visto a equipos de compras pedir las juntas de Buna-N más económicas para una línea de vapor de alta temperatura, solo para que se derritieran y contaminaran el sistema. Elegir entre los diferentes tipos de juntas de triple abrazadera es cuestión de adaptar el elastómero al medio y la temperatura específicos.
| Material | Rango de temperatura | Mejor para... |
|---|---|---|
| Buna-N (nitrilo) | -30°F a 200°F | Grasas, aceites y agua en general. Económico, pero no apto para altas temperaturas. |
| EPDM | -60 °F a 300 °F | El "todoterreno". Excelente para agua caliente, vapor y la mayoría de los ácidos y álcalis. |
| Silicona | -70 °F a 450 °F | Temperaturas extremas y productos farmacéuticos. Muy flexible, pero propenso a desgarrarse. |
| PTFE (teflón) | -100°F a 450°F | La resistencia química definitiva. Es rígida y no desprende ningún sabor. |
| Vitón (FKM) | -15 °F a 400 °F | Productos químicos agresivos y aceites de alta temperatura. Caro, pero increíblemente duradero. |
Cómo medir juntas de triple abrazadera (trampa de 1,5")
Uno de los errores más frecuentes que veo es que la gente mide el diámetro exterior (DE) de la junta y asume que ese es el tamaño que necesita pedir. Si mide una junta de triple abrazadera de 1,5", verá que el DE físico se acerca más a 1,984".
Para entender realmente cómo medir las juntas de triple abrazadera, hay que tener en cuenta el tamaño del tubo, no la brida.
- La regla de la brida : los accesorios de triple abrazadera de 1" y 1,5" comparten el mismo tamaño de brida (aproximadamente 2 pulgadas).
- Comprobación del diámetro interior : Mida siempre el diámetro interior (DI) de la tubería. Una junta de 1,5" está diseñada para tuberías con un diámetro exterior de 1,5".
- Junta con reborde o sin reborde : Asegúrese de saber si necesita una junta con reborde o plana. La mayoría de los sistemas sanitarios modernos utilizan la versión con reborde para garantizar que la junta se mantenga centrada durante el montaje.
Por qué importa la calidad: La ventaja de Eagle
Al buscar juntas sanitarias Tri Clamp , encontrará muchas opciones desconocidas en línea. ¿El riesgo? Muchas de estas carecen de las certificaciones 3-A o de la FDA requeridas para uso alimentario y médico. Si un inspector visita su planta y solicita los Informes de Pruebas de Materiales (MTR) de sus juntas, necesita una respuesta.
Por eso, muchos profesionales de la industria se han decantado por marcas como Eagle . Se especializan en acero inoxidable de alta calidad y componentes sanitarios que ofrecen la relación calidad-precio ideal. Sus juntas cuentan con todas las certificaciones (3-A, FDA, etc.), lo que significa que no filtran sustancias químicas en su producto. Gracias a su enfoque en la distribución a gran escala, usted obtiene la precisión técnica de un fabricante premium sin un precio excesivo. Ya sea que necesite una junta estándar de EPDM o una junta especializada con envoltura de PTFE, suelen tener las especificaciones en stock, mientras que otros ofrecen plazos de entrega de 6 semanas.
Preguntas frecuentes (FAQ)
¿Cuál es el mejor material para una junta de triple abrazadera?
No existe un único material "mejor", solo el adecuado para su aplicación. Para uso general en alimentos y bebidas, el EPDM es el estándar de oro por su durabilidad y resistencia al calor. Sin embargo, si trabaja con productos químicos agresivos o requiere cero transferencia de sabor, el PTFE es la mejor opción.
¿Cuál es la diferencia entre una abrazadera triple y un camlock?
Un Tri-Clamp es un accesorio sanitario diseñado para ser enrasado y fácil de limpiar (sin roscas ni grietas). Un Camlock es un accesorio de conexión rápida utilizado para mangueras industriales (como las de combustible o aguas residuales) que no es higiénico. Nunca debe usar un Camlock en un entorno de grado alimenticio o estéril.
¿Cómo medir el tamaño de la junta de triple abrazadera?
Mida el diámetro exterior (DE) de la tubería o el diámetro interior (DI) de la junta. No mida la brida exterior de la junta, ya que varios tamaños (como 1" y 1,5") suelen tener el mismo diámetro de brida.
Reflexiones finales
En definitiva, una junta de triple abrazadera es un consumible, pero eso no significa que deba tratarse como algo secundario. Un sello defectuoso provoca tiempo de inactividad, pérdida de producto y posibles riesgos de seguridad.
Si desea reabastecer su almacén de mantenimiento o diseñar un nuevo soporte sanitario, concéntrese primero en las certificaciones de los materiales. Es mucho más económico comprar una junta certificada de alta calidad hoy que lidiar con un retiro de productos del mercado o un problema de contaminación mañana.
