Si alguna vez has tenido problemas de reflujo, baja presión o contaminación en una tubería, sabes lo importante que es una válvula antirretorno fiable (también llamada válvula de retención ). Estos dispositivos, aparentemente sencillos, son los héroes anónimos de las instalaciones de fontanería, industriales e incluso domésticas, ya que garantizan que los fluidos (líquidos o gases) fluyan en una sola dirección . Pero con tantas opciones en el mercado, como válvulas de retención de charnela, válvulas de retención de bola y válvulas antirretorno sanitarias, elegir la adecuada puede resultar abrumador. Vamos a explicarlo paso a paso, como lo haría el fontanero de Mark, mientras disfrutamos de una cerveza fría (después de arreglar la fuga, claro): qué hacen las válvulas antirretorno, cuáles son los tipos más comunes, para qué sirven y cómo elegir la perfecta para tu proyecto.
¿Qué es una válvula unidireccional? (Y por qué necesitas el tipo adecuado)
Primero, lo básico: Una válvula antirretorno es un dispositivo mecánico instalado en una tubería para evitar el reflujo. Imagínela como una puerta unidireccional para fluidos: cuando la presión avanza, la válvula se abre; cuando la presión baja o se invierte, se cierra de golpe, bloqueando el reflujo. Sin ella, corre el riesgo de:
- Contaminación : En los sistemas de agua potable, el reflujo puede introducir aguas residuales o productos químicos en las tuberías limpias.
- Daños en los equipos : Las bombas, calderas o filtros pueden resultar dañados si el fluido fluye en sentido contrario.
- Ineficiencia : La baja presión causada por el reflujo significa que su sistema trabaja más (y cuesta más operarlo).
Pero aquí está el detalle: no todas las válvulas antirretorno funcionan igual. Una válvula diseñada para una manguera de jardín no servirá en una planta farmacéutica, y una válvula antirretorno industrial podría ser excesiva para la bomba de achique de tu casa. Exploremos los tipos más comunes y cuál se ajusta mejor a tus necesidades.
Los 5 tipos más comunes de válvulas unidireccionales (y cuándo usar cada una)
1. Válvulas de retención oscilantes: La solución ideal para sistemas de baja presión
Las válvulas de retención de charnela son el tipo más reconocible: imagine una «aleta» metálica (el «disco de charnela») articulada al cuerpo de la válvula. Cuando el fluido fluye hacia adelante, el disco se abre; cuando el flujo se detiene, la gravedad y la presión inversa lo cierran de golpe.
Características principales :
- Diseño sencillo con pocas piezas móviles (solo el disco y la bisagra).
- Asequibles (los precios comienzan alrededor de $15–$30 para los modelos básicos).
- Funciona mejor con presión baja a moderada (hasta 150 psi).
Ideal para : Instalaciones de fontanería residenciales (por ejemplo, bombas de sumidero, calentadores de agua), sistemas de riego o líneas industriales de baja presión (como aguas residuales).
Ejemplo práctico : «Utilizamos válvulas de retención de charnela en todas nuestras instalaciones de calentadores de agua domésticos», comenta Lisa, fontanera de Chicago. «Son económicas, fáciles de reemplazar e impiden que el agua caliente retroceda hacia las tuberías de agua fría. Eso sí, asegúrese de instalarlas verticalmente; si las coloca horizontalmente, el disco podría quedarse abierto».
2. Válvulas de retención de bola: La solución de precisión para tuberías pequeñas
Las válvulas de retención de bola utilizan una pequeña bola (generalmente de goma o metal) que se asienta en un alojamiento en la entrada de la válvula. El flujo hacia adelante empuja la bola hacia arriba, abriendo el paso; el flujo en sentido inverso fuerza la bola de vuelta al alojamiento, cerrando la válvula.
Características principales :
- Tamaño compacto (ideal para espacios reducidos como tuberías debajo del fregadero).
- Cierre rápido (evita el “golpe de ariete”, ese fuerte golpe que se produce cuando las válvulas se cierran de golpe).
- Funciona con caudales bajos (ideal para tuberías de diámetro pequeño, de ½ pulgada a 2 pulgadas).
Ideal para : Equipos de laboratorio, dispositivos médicos (por ejemplo, vías intravenosas) o electrodomésticos (lavavajillas, lavadoras).
Consejo profesional : Para aplicaciones alimentarias (como un equipo para elaborar cerveza casera), opta por una válvula de retención de bola de acero inoxidable ; resiste la corrosión y no libera sustancias químicas en tu cerveza.
3. Válvulas de retención de elevación: El "héroe de la alta presión" para sistemas industriales
Las válvulas de retención de elevación tienen un pistón o émbolo que se desliza hacia arriba y hacia abajo dentro del cuerpo de la válvula. La presión hacia adelante eleva el émbolo, abriendo la válvula; la presión hacia atrás (más un resorte, en algunos modelos) lo cierra bruscamente, creando un sello hermético.
Características principales :
- Soporta altas presiones (hasta más de 1000 psi) y altas temperaturas (perfecto para líneas de vapor).
- Más precisas que las válvulas de oscilación: menos propensas a vibrar bajo fluctuaciones de presión.
- Suelen fabricarse con materiales resistentes como hierro fundido o acero inoxidable para uso industrial.
Ideal para : Centrales eléctricas, refinerías o fabricación a gran escala; en cualquier lugar donde necesite controlar gases o líquidos a alta presión (como vapor, petróleo o productos químicos).
Ejemplo real : «En nuestra fábrica utilizamos válvulas de retención de elevación en la sala de calderas», comenta Raj, ingeniero industrial. «La presión del vapor puede alcanzar picos de hasta 500 psi, y estas válvulas no se mueven. El año pasado sustituimos las válvulas de oscilación tras su fallo; desde entonces, las válvulas de elevación no han requerido mantenimiento».

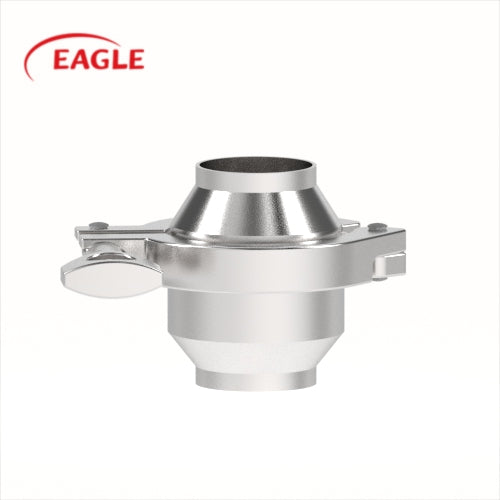

4. Válvulas de retención de diafragma: La “estrella sanitaria” para aplicaciones limpias
Las válvulas de retención de diafragma (también llamadas válvulas de retención de disco flexible) utilizan un diafragma de caucho o PTFE que se abre cuando el fluido fluye hacia adelante y se cierra bruscamente cuando el flujo se invierte. Ninguna parte metálica entra en contacto con el fluido; solo el diafragma.
Características principales :
- Diseño sanitario : Interior liso y sin hendiduras (sin puntos muertos donde se puedan esconder las bacterias).
- Resistente a productos químicos (los diafragmas de PTFE soportan ácidos, disolventes y fluidos de calidad alimentaria).
- Funcionamiento silencioso (sin golpes de disco, solo una suave flexión).
Ideal para : Industria farmacéutica, alimentaria y de bebidas (p. ej., tuberías de leche, elaboración de cerveza) o sistemas de agua potable. Esta es la válvula antirretorno sanitaria que necesitas.
Por qué es importante : «En nuestra planta embotelladora de zumos, no podemos arriesgarnos a la contaminación», afirma María, responsable de control de calidad. «Las válvulas de retención de diafragma son las únicas que superan nuestras pruebas de esterilidad: sin metal, sin óxido, solo un diafragma que reemplazamos trimestralmente. Vale la pena cada céntimo por la tranquilidad que nos da».
5. Válvulas de retención en línea: La solución que ahorra espacio en instalaciones con espacio reducido.
Las válvulas de retención en línea tienen un diseño compacto y de paso directo, sin cuerpos voluminosos ni bisagras externas. Utilizan un disco o bola con resorte que se coloca en línea con la tubería, lo que las hace perfectas para espacios reducidos.
Características principales :
- Perfil bajo (cabe en espacios reducidos como debajo de fregaderos o en maquinaria).
- Ligero (a menudo de plástico o latón para uso residencial).
- Fácil de instalar (simplemente atorníllelo o péguelo a la tubería; no se necesitan herramientas especiales).
Ideal para : autocaravanas, barcos, sistemas de acuarios o cualquier instalación donde el espacio sea limitado.
Consejo profesional : Para uso marino, elija una válvula de retención en línea de acero inoxidable ; la corrosión por agua salada no tendrá ninguna oportunidad.
Cómo elegir la válvula antirretorno adecuada: 5 preguntas para los compradores
Ahora que conoces los tipos, ¿cómo elegir? Hazte estas preguntas antes de comprar:
1. ¿Qué fluido estoy moviendo? (¿Líquido, gas o algo corrosivo?)
- Agua o líquidos suaves : Válvulas de retención de bola o de oscilación (de latón o plástico).
- Productos químicos, ácidos o agua salada : Válvula de retención de acero inoxidable (316L es la mejor para la resistencia a la corrosión).
- Alimentos, productos farmacéuticos o agua potable : Válvula sanitaria unidireccional (válvula de diafragma o de bola de acero inoxidable).
2. ¿Cuál es la presión y la temperatura?
- Baja presión (menos de 100 psi) : Válvulas de retención de bola o de oscilación.
- Alta presión (más de 100 psi) o alta temperatura (más de 200 °F) : Levante la válvula de retención (acero inoxidable o hierro fundido).
3. ¿Cuánto espacio tengo?
- Puntos estrechos : Válvula de retención en línea (pequeña y de paso directo).
- Amplio espacio : Válvula de retención oscilante o elevable (más duradera para uso intensivo).
4. ¿Necesito que sea silencioso?
- Sí (por ejemplo, fontanería de dormitorio) : Válvula de diafragma o válvula antirretorno en línea (sin disco de golpe).
- No (entorno industrial) : Válvula de retención oscilante o de elevación (ruidosa, pero resistente).
5. ¿Cuál es mi presupuesto?
- Menos de 20 dólares : Válvula de retención básica de bola o de oscilación (uso residencial).
- $20–$50 : Válvula de retención o válvula de diafragma de acero inoxidable (alimentaria/industrial ligera).
- $50+ : Válvula unidireccional industrial (alta presión, materiales de alta resistencia).
Preguntas frecuentes: Respuestas a sus preguntas sobre válvulas unidireccionales
P: ¿Una válvula unidireccional es lo mismo que una válvula antirretorno?
A: ¡Sí! Los términos “válvula antirretorno” y “válvula de retención” son intercambiables. Los fontaneros e ingenieros suelen usar el término “válvula de retención”, pero los propietarios de viviendas podrían llamarla “válvula antirretorno”.
P: ¿Puede fallar una válvula unidireccional?
R: Sí, si se acumula suciedad debajo del disco/bola o si las piezas se desgastan (por ejemplo, un diafragma agrietado). Una inspección periódica (cada 6-12 meses) lo evita.
P: ¿Necesito una válvula de retención de acero inoxidable para mi casa?
R: Probablemente no, a menos que tenga agua dura (con alto contenido de minerales) o viva cerca de la costa (aire salado). El latón o el plástico funcionan para la mayoría de los sistemas residenciales.
P: ¿Cómo instalo una válvula antirretorno?
R: La mayoría se enroscan o se pegan (PVC). Siempre instálelas con la flecha de flujo apuntando en la dirección en la que desea que vaya el líquido ; si la invierte, ¡no funcionará!
Reflexión final: La válvula unidireccional correcta = Tranquilidad
En definitiva, las válvulas antirretorno no son universales. Una cervecería necesita una válvula de diafragma sanitaria para mantener la pureza de la cerveza; una fábrica necesita una válvula de retención de elevación para manejar vapor a alta presión; y en su hogar necesita una válvula de oscilación para evitar el reflujo de la bomba de achique. Al elegir el tipo adecuado para su fluido, presión y espacio, evitará fugas, contaminación y reparaciones costosas.
