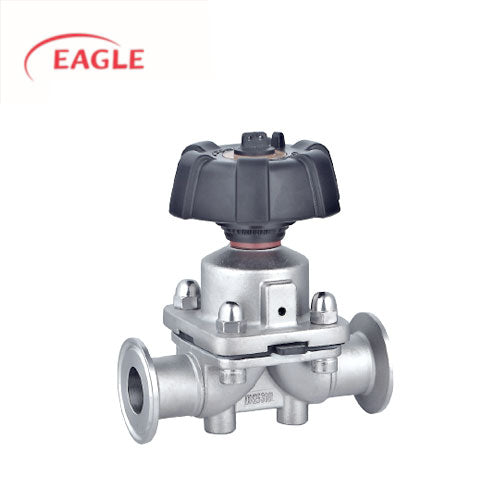

Válvulas de diafragma manuales de abrazadera 3A - Válvulas sanitarias de acero inoxidable para aplicaciones de alta pureza
La válvula de diafragma manual Eagle con certificación 3A, con conexiones Tri-Clamp, ofrece el máximo nivel de garantía de esterilidad para tuberías de proceso de alta pureza en aplicaciones farmacéuticas, biotecnológicas y alimentarias. Eagle, empresa pionera en válvulas de diafragma sanitarias, ofrece válvulas de diafragma manuales de eficacia comprobada que proporcionan un funcionamiento limpio, seco y sin contaminación en procesos asépticos de alta exigencia.
Rango de precio: $770 - $4,823 | Rango de tamaño: 1/2" a 4" | Conexión: Tri-Clamp | Certificación: 3-A, cumple con las normas cGMP de la FDA
¿Por qué elegir las válvulas de diafragma manuales Eagle 3A con conexiones de abrazadera?
Fácil instalación y servicio
Los accesorios Tri-clamp permiten una conexión y desconexión rápida sin el uso de herramientas especiales, lo que reduce el tiempo de inactividad al realizar mantenimiento o hacer modificaciones del sistema. Ideal para aplicaciones con limpiezas o cambios frecuentes.
Garantía absoluta de esterilidad
El diafragma separa completamente el fluido de proceso del interior de la válvula, eliminando así el riesgo de contaminación. Esta configuración de válvula de diafragma de acero inoxidable es crucial para el procesamiento aséptico en aplicaciones biofarmacéuticas.
Diseño sanitario certificado 3-A
Todas las válvulas 3-A cumplen con las más rigurosas normas sanitarias 3-A para uso alimentario, lácteo y farmacéutico. El diseño de conexión de abrazadera crea un sello sin grietas que elimina la proliferación de bacterias.
Especificaciones técnicas y precios
| Tamaño de la válvula | Tamaño de la abrazadera | Clasificación de presión | Rango de temperatura | Precio (USD) |
|---|---|---|---|---|
| Válvula de diafragma manual de 1/2" | Abrazadera triple de 1/2" | 10 bares (145 PSI) | -20°C a 135°C | $770 |
| Válvula de diafragma manual de 1" | Abrazadera triple de 1" | 10 bares (145 PSI) | -20°C a 135°C | $1,050 |
| Válvula de diafragma manual de 1,5" | Abrazadera triple de 1,5" | 10 bares (145 PSI) | -20°C a 135°C | $1,485 |
| Válvula de diafragma manual de 2" | Abrazadera triple de 2" | 10 bares (145 PSI) | -20°C a 135°C | $2,150 |
| Válvula de diafragma manual de 3" | Abrazadera triple de 3" | 10 bares (145 PSI) | -20°C a 135°C | $3,250 |
| Válvula de diafragma manual de 4" | Abrazadera triple de 4" | 10 bares (145 PSI) | -20°C a 135°C | $4,823 |
Precios por volumen: Los pedidos de 10 o más unidades reciben un 15 % de descuento. Para precios OEM de 50 o más unidades, contáctenos.
Aplicaciones clave de las válvulas de diafragma tipo abrazadera
Procesamiento farmacéutico y biotecnológico
Líneas de llenado aséptico, muestreo en biorreactores y sistemas de preparación de soluciones tampón: Nuestra válvula de diafragma manual tipo abrazadera de 1/2" a 4" de la serie asq proporciona aislamiento estéril en estas aplicaciones con excelente acceso para mantenimiento. Los accesorios de triple abrazadera también permiten cambios rápidos en plantas multiproducto.
Nuestra planta está diseñada con válvulas de diafragma de abrazadera Eagle en toda la producción en un entorno aséptico. El diseño de desconexión rápida permite una validación de limpieza más eficiente entre ciclos de producción. - Gerente de Calidad de Biofarmacéuticos
Fabricación de alimentos y bebidas
Estas válvulas de diafragma sanitarias han sido probadas y comprobadas en aplicaciones de producción de rocío, elaboración de cerveza y bebidas que deben cumplir con la norma 3-A. Las conexiones de abrazadera facilitan enormemente el desmontaje para la validación CIP (limpieza in situ).
Estandarizamos las válvulas de abrazadera Eagle para la expansión de nuestro procesamiento de lácteos. Con la certificación 3A, y el acceso para mantenimiento fue tan fácil, acortamos el tiempo de validación en un 30 %. - Ingeniero de Planta de Alimentos
Sistemas y servicios públicos CIP/SIP
En sistemas de limpieza y esterilización, la configuración de la abrazadera permite un cambio rápido de piezas y un mantenimiento más eficiente. La construcción de acero inoxidable de la válvula de diafragma está diseñada para múltiples ciclos de esterilización (máx. 135 °C con un máximo de 60 minutos por ciclo de esterilización) y funcionamiento continuo.
“Hasta ahora, nunca habíamos tenido la posibilidad de cambiar los diafragmas rápidamente sin sacar todo el cuerpo de la válvula de la línea, y esto ha marcado una gran diferencia en nuestro tiempo de inactividad por mantenimiento”. – Supervisor de Mantenimiento de Instalaciones
Especificaciones de materiales y ventajas de diseño
Material del cuerpo: Acero inoxidable 316L (electropulido) | Diafragma: EPDM (estándar) o VMQ (opcional) | Conexión: Tri-Clamp (abrazadera sanitaria) | Operación: Volante manual
Configuración de tramo muerto cero
La ruta de flujo directa minimiza la retención de producto y favorece una validación de limpieza eficaz para aplicaciones farmacéuticas.
Tecnología de aislamiento de diafragma
Los medios de proceso nunca entran en contacto con las partes internas de la válvula, lo que elimina los riesgos de contaminación de los sellos del vástago o de los prensaestopas.
Diseño de diafragma de cambio rápido
El reemplazo del diafragma se puede realizar en minutos sin herramientas especiales ni necesidad de quitar la válvula de la tubería.
Acabado de superficie sanitario
Todas las superficies mojadas están electropulidas a Ra ≤ 0,8 μm, superando los requisitos sanitarios para aplicaciones de alta pureza.
Certificaciones y garantía de calidad
Cada válvula de diafragma manual Eagle 3A con conexiones de abrazadera se fabrica bajo estrictos controles de calidad e incluye documentación completa para el cumplimiento normativo.
Normas de cumplimiento: Norma sanitaria 3-A | FDA cGMP 21 CFR Parte 211 | Normas ASME BPE | Directrices EHEDG | Gestión de calidad ISO 9001:2015
Trazabilidad del material
Certificados completos de materiales con trazabilidad del número de colada para todos los componentes de acero inoxidable 316L, en cumplimiento de los requisitos de validación farmacéutica.
Prueba de presión
Cada válvula se somete a pruebas hidrostáticas a 15 bar (1,5 veces la presión de trabajo) con requisitos de cero fugas.
Documentación de acabado superficial
Certificación de rugosidad superficial para todas las superficies en contacto con el producto, garantizando el cumplimiento de las normas sanitarias.
Validación de la capacidad de limpieza
Diseño validado para una limpieza eficaz con compatibilidad CIP/SIP documentada para aplicaciones de procesamiento aséptico.
Solicitar precios y especificaciones técnicas
Contacte con Eagle hoy mismo y reciba precios directos de fábrica en válvulas de diafragma manuales con conexiones de abrazadera. Nuestro equipo técnico de ventas ofrece recomendaciones adaptadas a cada aplicación y documentación de soporte para la validación.
Ahorros directos de fábrica
Como somos el fabricante y no el distribuidor, nuestros precios son entre un 20 y un 35 % más bajos y no tenemos el margen adicional del intermediario.
Apoyo técnico
Ingeniería de aplicaciones gratuita para ayudarle a elegir la válvula adecuada para su proceso.
Entrega rápida
Enviamos tamaños estándar (1/2", 1", 2") en un plazo de 2 a 3 semanas. ¡Pedidos de emergencia disponibles si se necesitan para servicios de emergencia!
15+ años
Experiencia en válvulas sanitarias
2-3 semanas
Plazo de entrega estándar
Garantía de 1 a 3 años
Materiales y mano de obra
Envíos globales
Servicio puerta a puerta
Dimensión
|
Tamaño |
L |
L1 |
K |
D |
do |
H |
|
0,5" |
108 |
102 |
65 |
12.7 |
50.5 |
103 |
|
0,75" |
126 |
120 |
87 |
19.05 |
50.5 |
103 |
|
1" |
126 |
120 |
87 |
25.4 |
50.5 |
122 |
|
1,5" |
160 |
140 |
104 |
38.1 |
50.5 |
160 |
|
2" |
193 |
150 |
114 |
50.8 |
64 |
190 |
| No. | Descripción |
| 1 | Tapa |
| 2 | Volante |
| 3 | Tornillo |
| 4 | Varilla de válvula |
| 5 | Tapa de válvula |
| 6 | Núcleo de válvula |
| 7 | Diafragma |
| 8 | Cuerpo de la válvula |
| 9 | Tuerca |
Instalación
